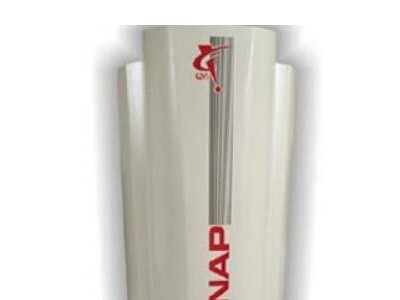

SNAP一键式 数字影像测量系统

唾手可得的宽幅大照片
SNAP在其大至78毫米视场内能够测量任何工件。远心光学镜头在最高放大倍率下，可以精确测量超过38mm厚的工件，或在最低倍率下测量厚达75mm的工件。当向下调节了75mm的平台后，就可测量超过100mm厚的工件。

高解析度的视频
兆像素级的定制摄像头有着高解析度的视频图像效果。无须移动工件，仪器自带的Video™图像处理器可在视窗任意角度调整焦距，并单独测量任何一个微小细节，分辨率可达50纳米。

灵活的照明系统
SNAP只使用高亮度的LED冷光灯作为照明系统。SNAP配备了用于轮廓投影的背光，成直角的顶光可观测到钻孔和气孔内径，8扇区可编程的环型光提高了工件表面特征的对比度，有了这三种照明，就可很方便的选择使用适合不同工件的灯光或灯光组合。

Measure-X 2D测量软件 – 发挥到极致的性能
Measure-X 2D测量软件可在一个程序内完成一整套特征测量，不论你有多少个测量点或测量步骤。编程也是非常便捷的 ——从CAD导入开始，测量样件，或放置好一个工件后，直接测量。Measure-X独特的AutoCorrelate功能允许工件随意放置 —— 用户无须进行工件定位，SNAP会自动识别工件，进行测量。

SNAP特征和技术规格

■ 测量单元：带镀镍平台的铸铝基座，可用手柄上下调节75mm

■ 光学系统：百分百远心镜头

■ 视场：数码变焦，从19.5 mm放大到78 mm，只需6步

■ 景深：低放大倍率下，75 mm; 高倍率下，38 mm

■ 摄像头： QVI定制的兆像素级黑白数码摄像头,像素尺寸：2.2 μm

■ 照明：LED照明平台下背光（绿光），同轴表面光（绿光），8扇区可编程的环型光 （红光、绿光、或选择不同的扇区组合）

■ 电脑配置：Intel Core 2 双核处理器, 4 GB RAM @ 2.66 GHz,160 GB HDD 硬盘, Windows™ 7 OS, 33 x 38.1 x 13.3 cm (LWH)

■ 显示器最低分辨率： 标准4:3显示器：1600x1200 ;宽屏16:10 显示器：1680x1050

■ 软件：Measure-X® 2D测量软件

■ 图像处理：自带的Video™高级图像分析器，10:1 - 50:1次象素分辨率, 256灰色级

■ 额定温度： 20 ± 2° C

■ 操作环境：15-30°C

■ 电压： 100-240vac，+5%，50/60Hz,1ф,300W

■ 平台承载力：20kg
