新型3D扫描仪在犯罪现场收集证据

犯罪者在犯罪现场留下鞋印和轮胎痕迹。警方的法医通常会使用石膏对这些印象进行铸模，但是这种漫长的过程总是会破坏现场的原始证据现在，使用夫琅和费应用光学与精密工程研究所（Fraunhofer IOF）在德国耶拿市开发的便携式3D扫描仪，现在可以在几秒钟内无损地保护此类标记。Fraunhofer IOF的“ 3DF扫描仪”可以在几秒钟内以光学方式和非破坏性方式收集法医证据。新型“ 3DF扫描仪”将于2020年2月18日至20日在美因河畔法兰克福的GPEC警察装备展览会上展出（11.1展厅，E120展位）。

IOF指出，传统的2D犯罪现场照片的信息内容是有限的，例如，从中无法得出任何深度信息。甚至鞋印之类的灰泥印记都有其局限性，最初的犯罪痕迹通常被灰泥破坏，并且灰泥需要时间来硬化，特别是在潮湿或寒冷的环境中，它很难硬化。

无损

便携式设备可以非接触方式工作，并且易于操作。鞋印，轮胎痕迹可以快速扫描而不会受到破坏。 3DF由Fraunhofer IOF的研究人员与工业合作伙伴共同开发。Fraunhofer IOF的科学家Roland Ramm评论说：“扫描仪在三个维度上记录了证据。”扫描仪只有4.3公斤，重量轻，由电池供电，在恶劣的天气和温度条件下也很坚固。它无需物理接触即可工作，因此扫描后证据仍然完好无损。该设备分辨率低于200微米。例如，由于比鞋子的大小或品牌重要的是鞋子轮廓上的细小划痕，因此刑事调查部门可以使用这些划痕将鞋子的图案分配给特定的鞋子。

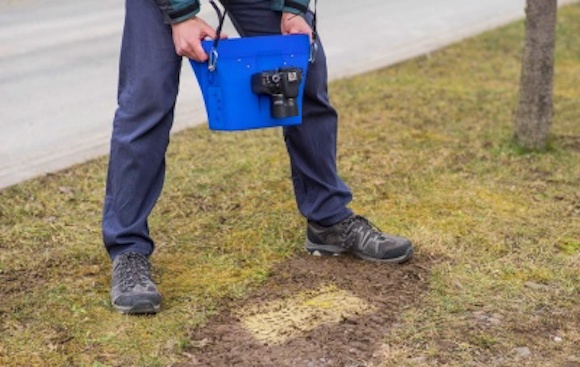

使用轻巧的3D测量系统进行快速扫描。

设备如何运行

在勘测过程中，法医人员将设备握在商标上，例如鞋印，然后开始记录。同时，连接到扫描仪的相机拍摄照片。几秒钟后，用户会在集成显示器上看到预览图像。然后，操作员可以预览图像部分是否被正确捕获，图像是否清晰，并开始监视和处理早期结果。

然后，图像在实验室中进行详细评估，这通常是由专家同事进行的。实验可以分析烙印的长度或鞋子轮廓的深度，并且可以与来自其他犯罪现场或特定犯罪嫌疑人的痕迹进行比较。

为了三维地测量轨道，研究人员借助了图案投影。 3DF的两个摄像头分别以稍微不同的角度记录轨道，它们会拍摄图像，而小型投影仪则将条纹图案投射到轨道上。研究人员可以根据光束图案的变形做出几何说明。测量不确定度的容差仅为20到100微米。因此，数据的有效性至少与从石膏模具获得的数据一样或更高。

该设备由意大利公司Gexcel销售，该公司还提供适当的评估软件。有兴趣的警察机构也可以从Fraunhofer IOF借用便携式3D扫描仪进行测试。在2020年2月18日至20日在德国法兰克福举行的通用警察设备展览会（GPEC）贸易展览会上，IOF研究人员将展示3DF扫描仪（11.1馆，E120展位）。参会者将能够在各种轨道上实时试用该设备，并且还可以使用模拟犯罪现场的数据对Gexcel的评估软件进行测试。
