福建师范大学在钙钛矿LED领域取得重要进展

钙钛矿发光二极管（PeLED）具有出色的光电性能，是下一代平板显示技术中十分有潜力的发展方向。尽管目前三基色PeLEDs的外量子效率（EQE）节节攀升，其稳定性问题仍然落后于其他显示技术，成为制约其发展的瓶颈。

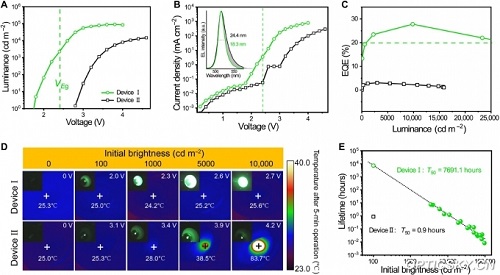

鉴于此，福建师范大学陈大钦课题组从“亚带隙发光”这一现象出发，利用“热辅助上转换发光”的原理，旨在将PeLED保持在低电压范围内运行，通过低驱动电压下获得超高的亮度和效率，从而抑制器件内禀的焦耳热。最终，绿光PeLED展现出仅为1.7 V的低启亮电压，最高亮度和EQE分别达到90295 cd m-2和27.8%。这种具有超低驱动电压的PeLED器件在100-10,000 cd m-2亮度范围内持续点亮过程中，未观察到发热现象。焦耳热的有效抑制将器件工作寿命大大延长至7690小时。该策略提出的通过抑制器件内禀的焦耳热延长器件的运行寿命，为高效稳定的PeLEDs的发展提供了崭新的思路。

研究成果以“Ultra-low-voltage-driven efficient and stable perovskitelight-emitting diodes”为题发表于Science子刊《Science Advances》。福建师范大学为论文第一署名单位，福建师范大学博士研究生郑嵩为论文第一作者，北京师范大学袁方龙教授和我校王志斌副教授、陈大钦教授为共同通讯作者。该研究工作得到国家自然科学基金和福建省自然科学重点基金等项目的资助。
