高精度激光联动平台采用分频控制算法助力精密化加工

随着工业智能化趋势、精密化加工趋势，精密3C产业、机械设备、新能源汽车等行业领域对激光精密加工的需求迅猛发展，使得激光加工技术在工业领域的应用得到更全面的推广。 　　

由于光学和扫描仪之间固有的非线性特性，使得振镜在扫描过程中存在着图形失真，作为“工业激光3D动态聚焦系统领跑者”，FEELTEK设计了一套全新的在线补偿算法来消除光学畸变等问题。

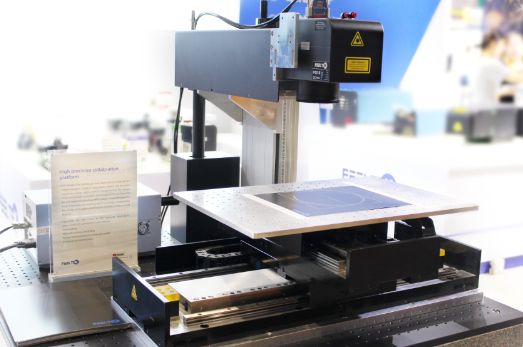

振镜平台联动 　　

本方案整合了振镜的高加速优势和平台的尺寸拓展的方向进行研发。将2D振镜(G-X，G-Y)以及使用直线电机的XY平台(Stage-X，Stage-Y)混合进同一坐标系，进行联动控制。变相的将基于2D振镜的精细微加工区进行拓展，同时优化急转角或小特征的能量堆积现象，减少或消除同一位置的二次加工造成的疤痕或误差，使加工效率提升、节拍缩短、良品率突破性地提升。 　　

联动算法优化 　　

振镜移动速度快，平台移动范围广，镜台联动时动作被分解到振镜+平台的运动，需要节拍最快精度+速度二者兼顾。采用分频控制算法，又称运动矢量分解，使振镜发挥最大的作用，分担平台的工作，使平台工作量减到最小;同时优化算法使振镜能够在恰当的地方发挥作用。 　　

PWM控制 　　

通过控制器产生PWM脉冲，经过伺服放大器后，之际额踊跃Motor的电流环控制。同时光栅尺信号直接反馈到控制器，进而构成全闭环的控制。获取到更高的控制权和实时性，缩短控制周期。

应用领域(该方案可适用于但不限于以下应用领域) 　　

面板行业的大尺寸PI薄膜切割、面板切割、PCB制版及钻孔，精密模具的表面纹理加工、蚀刻模板的精细划线等。 　　

当激光从一种工具变成一种创新工具，有工艺内涵的动态聚焦系统位居功臣之列，专业开发动态聚焦系统的团队和企业被赋予了更多的期待。菲镭泰克立足以工业激光3D动态聚焦系统领跑者为战略，深耕动态聚焦系统的应用工艺，先后推出基于激光器输出光束的前聚焦动态聚焦系统、后聚焦的动态聚焦系统以及可灵活定制的动态聚焦单元DFM(Dynamic Focus Module)。 　　

未来，菲镭泰克将持续加强与装备集成商的协作，为实现加工工艺的完整落地和关键指标的工艺验证付诸更多的行动，为更多行业集成商提供完善的闭环装备工艺方案。
