随机纳米锥在聚乙烯醇缩丁醛上实现光柔性OLED

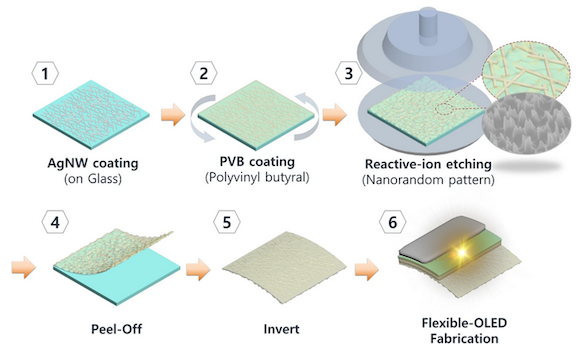

本文设计了一种光滑，高度灵活，机械强度高的聚乙烯醇缩丁醛（PVB）/银纳米线（AgNW）复合透明导电电极（TCE）与随机纳米锥（RNC）集成，以增强柔性有机发光二极管（OLED）出光效率。RNC由嵌入PVB中的AgNW上的反应离子蚀刻（RIE）制造。随着蚀刻时间的增加，RNC的尺寸变大。 PVB / AgNW与RNC的薄层电阻和透射率分别为21.7Ω/ sq和~87％。对于PVB / AgNW，当进行2,000次弯曲试验时，薄层电阻的变化仅为2.6％。当RNC 700用作绿色磷光OLED时，最大外量子效率为28.3％。此外，对于电流效率和功率效率，RNC 700 s比RNC 0 s增加了1.4倍。实验表明，RNC没有依赖于视角的颜色和亮度失真。 PVB / AgNW和RNC是克服常规氧化铟锡脆性和提高柔性OLED出光效率的实用方法，且该产品有望应用于各种柔性光学器件。

（a）在玻璃上形成的AgNW网络和（b）嵌入PVB中的AgNW网络的SEM图像。改变SF6 / O2等离子体处理的持续时间以产生不同的RNC：（c）0s，（d）300s，（e）500s，和（f）700s。 其他过程的条件保持不变。
