支持超高动态范围PM RF/光子链路的宽带OPLL光子集成电路

射频/光子链路是微波光子学的基本要素。以前的RF光子链路通常依赖于光强度调制。由于固有的调制非线性特性，对于许多热门的在雷达中的微波光子应用来说导致了不充分的杂散自由动态范围(SFDR)。采用光学锁相环(OPLL)解调器的新型相位调制(PM)链路为SFDR提供了一个有前途的解决方案。然而，PM链接方法的有效性仍然没有得到证实，因为以前的OPLL实现对实际应用程序的带宽限制太大。近日，来自美国马萨诸塞州的研究人员们提出了一种新的OPLL光子集成电路(PIC)芯片，这种芯片提供了与现有技术水平相比增强了4倍的带宽。这种OPLL光子集成电路(PIC)芯片是目前首例具有足够带宽用于实际微波光子应用的OPLL线性光学相位解调器。在OPLL PIC的帮助下，PM RF/光子链路显示了创纪录的SFDR为129.3 dB·Hz^(2 /3)并且在3 Db时的 SFDR带宽为1 GHz。与现有技术相比，SFDR和带宽性能的综合性能提高了约一个数量级。

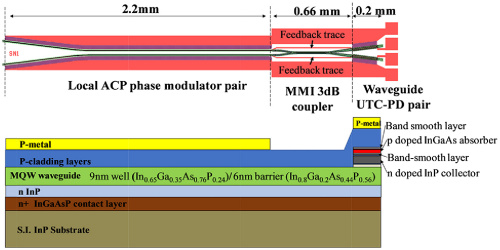

图：OPLL PIC布局
