AM: 24.4%记录效率！红色钙钛矿发光二极管

       混合卤化物钙钛矿 (MHP) 的不稳定性是限制钙钛矿太阳能电池和发光二极管 (LED) 的关键问题。在 MHP 量子点的处理过程中会出现一种形式的不稳定性，该过程使用抗溶剂沉淀和纯化形成表面陷阱的点，从而导致发光降低、胶体稳定性受损和发射变宽。

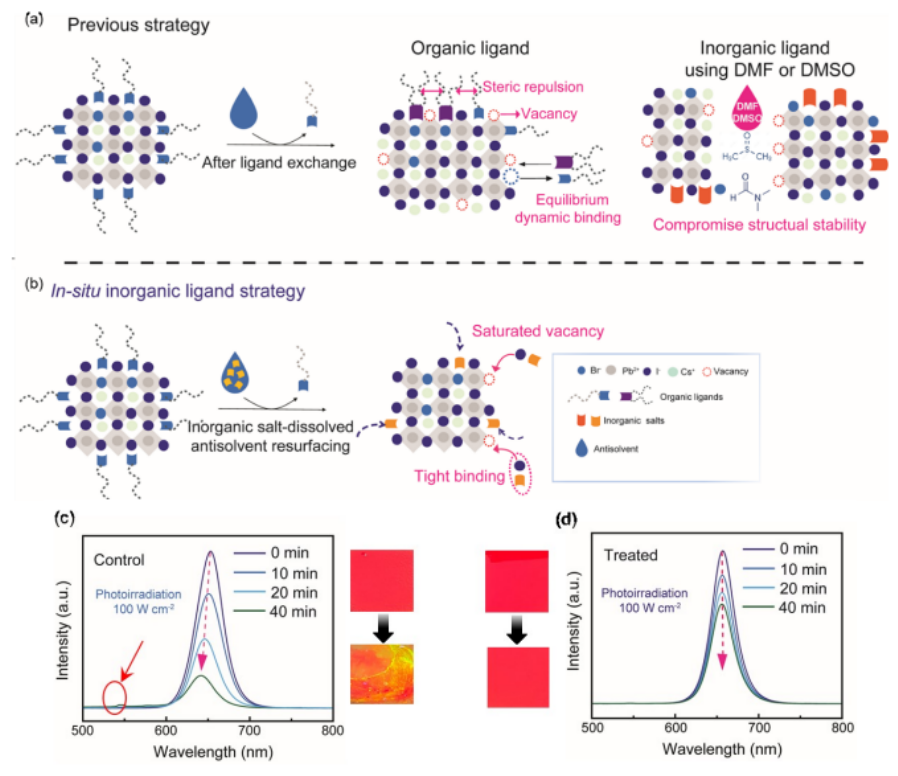

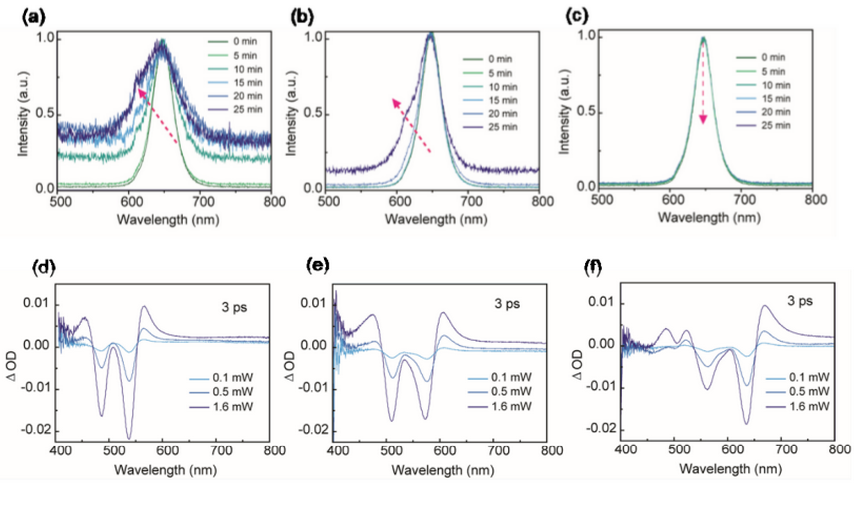

       多伦多大学Edward H. Sargent, Oleksandr Voznyy和苏州大学廖良生等人报道了在用于点纯化的反溶剂中引入无机配体以克服这个问题。研究人员展示了在 25°C 和 40% 湿度下胶体稳定超过 1 年的 MHP，并报告了在 100 W cm-2 光辐照下稳定的薄膜，比之前报道的最佳 MHP 长 4 倍。

       在 LED 中，这些材料可实现 24.4%（平均 22.5 ± 1.3%）的 EQE 和窄发射（半高全宽 30 nm）该研究报告了相对于具有 EQE > 20% 的最稳定的现有红色钙钛矿 LED 的六倍增强的操作稳定性。

       Wang, Y.-K., Singh, K., Li, J.-Y., Dong, Y., Wang, X.-Q., Pina, J.M., Yu, Y.-J., Sabatini, R., Liu, Y., Ma, D., Liu, J., Liu, Z., Gao, Y., Voznyy, O., Ma, W., Fung, M.-K., Liao, L.-S. and Sargent, E.H. (2022), In-situ inorganic ligand replenishment enables bandgap stability in mixed-halide perovskite quantum dot solids. Adv. Mater.. https://doi.org/10.1002/adma.202200854
