受到人类眼球成像原理的启发,中国的研究人员发明了一种新型的自适应液体透镜,其焦距可通过电场控制(文章见:Optics Letters, doi: 10.1364/OL.447182)。
这种透镜基于一种新型的电响应流体,不仅具有传统透镜系统的功能,同时免除了大型体积、高重量和高复杂度。此项研究的作者称,这种透镜的这些优点使其有望应用于移动电子设备、内窥镜和光波导中。
图1 DBA液体透镜由环形电极中填充DBA液体制成;这种液体在其中形成一个圆顶形状,施加直流电会改变圆顶形状,去除电压,DBA液体又会恢复其初始形状
灵感来源:自然界
不同于固体镜片,液体镜片可任意改变形状(见OPN, 2021年3月的“液体镜片”,https://www.optica-opn.org/home/articles/volume_32/march_2021/departments/lenses_go_liquid/)。例如,电润湿液体镜片即在电绝缘介质层表面滴一滴导电液体液滴(比如盐水),当对器件施加外部电压时,液滴的表面轮廓发生变化,透镜焦距随之而变化。
合肥工业大学的科学家们从自然界中获得了灵感,发明了一种比传统电润湿透镜结构更简单、光学性能更稳定的液体透镜。这种透镜使用的不是导电液体,而是使用一种透明、廉价且电响应性好的液体——己二酸二丁酯(DBA)。
课题组负责人Miao Xu表示:“人眼是一种自然形成的自适应透镜,可以以极快的速度任意改变焦距。受人眼功能的启发,我们开发了一种类似人眼的自适应液体透镜,它可以通过DBA液体形状的改变实现光线的发散和聚焦。”
透镜的概念验证
DBA液体透镜由环形电极中填充DBA液体制成,由于DBA液体内表面有疏水涂层,形成了圆顶状。施加电场时,具有电负性的DBA分子迁移到阳极并聚集,改变了圆顶的形状,从而使透镜焦距发生改变;去除电场时,DBA液体恢复其初始形状。

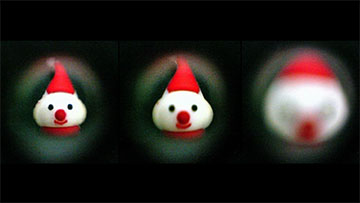

研究人员用DBA透镜进行了演示,当电压从0到100 V时,透镜的焦距从7.5 mm增加到13.1 mm;在390 - 780 nm的可见波长下,其透光率高达95%左右;在20°C - 100°C的温度下具有稳定的光学性能。与电润湿镜片中的导电液体不同,DBA具有不易挥发、不电解的优点,且稳定性更高。
广泛的应用范围
研究人员认为:整体来看,研究结果表明DBA有望用于制造下一代自适应液体透镜。DBA透镜重量只有几克,无需绝缘层,仅需低成本的材料。研究人员正在进行下一步工作,包括降低透镜的驱动电压、将响应时间提高到毫秒级等。
“可调焦自适应液体透镜有望用于手机相机、机器视觉、眼镜、内窥镜和其他片上实验室设备中,”Xu说。“毫无疑问,自适应液体透镜将在光学技术时代发挥日益重要的作用。”
