Science:可控制光偏振的三个原子厚黑磷材料

2021-10-27 10:53:20浏览:5372来源:中国激光网

在生活中,人们时刻都在操控光线:戴墨镜、涂防晒霜、拉开窗帘等……这些操纵光线的行为如此稀松平常,以至于人们往往不会考虑到背后的原理。当然,人们也可以用一些更“高级”的手段控制光线:比如此刻你正在使用的电脑、平板或者手机屏幕,就是一个例子;又或者是通讯技术中,控制光产生光信号,并通过光纤电缆传输数据等。

实验室中,科学家们还会借助一些更高级的方法实现对光线的控制。一项新的研究显示,借助一种厚度仅有三个原子的特殊材料,科学家能够实现对光线前所未有的精准控制。Harry Atwater是美国加州理工学院工程和应用科学学院教授、美国“液态阳光联盟”(Liquid Sunlight Alliance, LiSA)主管,此项研究在他的实验室进行,研究发表于10月22日Science上。



图1 光线在黑磷表面反射后改变偏振态的示意图



为理解这项工作,首先要理解光波的概念:光以波的形式存在,且具有“偏振”特性。偏振即光的波动方向;想象一下,你在一艘在海上起起伏伏的船上,将会看到海浪在垂直方向上的偏振,船会随着海浪上下波动。光波的行为和海浪相似,不同的是光波可以沿任何方向偏振。如果一艘船在“光波”组成的海洋上航行,那么这艘船可能会左右摇摆,也可能沿45度角起起伏伏,甚至螺旋浮动。

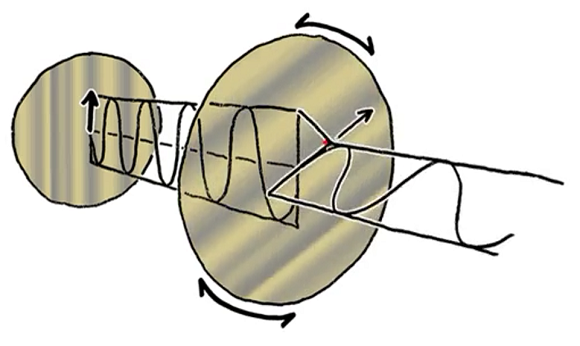

图2 偏振是指波(包括光波在内)的振动方向;偏振方向可以被改变



偏振是一种非常有用的特性,借助偏振,人们可以以特定方式控制光。一个常见的例子是,墨镜的镜片可以遮挡眩光,原因是当光线经过车窗玻璃等表面反射后,就会变成偏振光;计算器屏幕也利用了偏振的原理,通过遮挡偏振光线显示数字——偏振光被遮挡的区域为暗,没有被遮挡的区域为亮。

在这篇论文中,Atwater及其他作者使用三层磷原子,制造了一种可调、精确、极薄的偏振光材料。这种材料由黑磷构成。黑磷在许多方面与石墨和石墨烯类似;石墨烯是一种碳的单质,由单原子厚的碳原子层组成。但石墨烯的层是完全平坦的,而黑磷的层是棱纹形的,就像一条灯芯绒布料或波纹纸板的纹理那样。(磷单质还有红色、白色和紫色三种形式,不同颜色磷单质内部原子的排列方式不同。

Atwater说,这种晶体结构使黑磷具有显著的各向异性光学特性。“各向异性即材料的特性与其角度有关。在像石墨烯这样的材料中,不论光沿何种方向偏振,其吸收、反射特性都是相同的。而黑磷则不同,光线平行和垂直于棱纹偏振的情况下,其响应截然不同。”

当光线的偏振方向与黑磷的棱纹相交时,与光线的偏振方向平行于黑磷的棱纹方向的响应是不同的。这种不同就好像用手抚摸灯芯绒的布料,与棱纹垂直的方向要比平行于棱纹方向感受到的摩擦力更大。

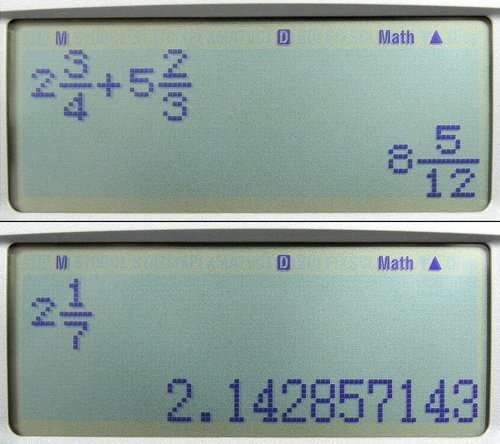

图3 图为一种利用偏振光来显示数字的计算器屏幕



尽管许多材料都可以使光偏振,但这种特性大多都无多大用处。Atwater说,黑磷的特殊之处在于它是一种半导体,其导电性介于玻璃等绝缘体和铜等金属之间。芯片中的硅也是一种半导体,正如在芯片中由硅制成的微型结构可以控制芯片中电流的流动一样,由黑磷制成的结构将能够在电信号的控制下,调节光的偏振。

Atwater说:“黑磷组成的微结构具备调节偏振的能力,因此借助这些微结构,可以制作出纳米级极薄的可调装置。我们可以把这些微结构连接成一个阵列,每个微结构都具备调节反射偏振态的能力。”

手机屏幕和电视上使用的液晶显示器(LCD)技术已经利用了偏振控制的原理,但黑磷材料带来的好处有望远远超过LCD技术。黑磷阵列中的“像素”将能比液晶显示器的“像素”小20倍,但对输入的响应速度却要快100万倍。

Atwater说,尽管人们在网上看电影、阅读文章时,并不要求非常快的速度,但在信号传输方面这一技术将带来革命性的变化。在电信设备中,光信号通过光纤传输,直到信号产生串扰并最终被噪声吞没(就像在拥挤嘈杂的酒吧里试图听清朋友说的话一样)。但如果能发明一种基于薄黑磷层的电信设备,独立调节每个信号的偏振,就可以消除信号间的相互干扰,从而使光纤电缆传输比如今更多的数据。



图4 图为一种灯芯绒布料,黑磷的棱纹结构与之类似



Atwater说,这项技术还可能为基于光的Wi-Fi(Li-Fi)的替代品打开大门。“人们越来越多地将目光转向自由空间光通信上,” 他说,“我桌面上的这种灯,虽然看起来很酷,但它只具备照明功能,它的灯光并没有传递任何信号。想象一下,如果未来你坐在星巴克里,笔记本电脑受到光照就能接收网络信号,那该多好啊。尽管Li-Fi技术尚未实现,但假以时日一旦实现,将比Wi-Fi快至少一百倍。”

文章标题为“Broadband electro-optic polarization conversion with atomically thin black phosphorus”。该研究的主要作者是应用物理学研究生Souvik Biswas。其他作者包括应用物理和材料科学博士后Meir Y. Grajower,以及日本国家材料科学研究所的Kenji Watanabe和Takashi Taniguchi。

Biswas说:“这是令人振奋的时刻,这种新材料将有望重塑光子器件的未来。尽管目前我们的研究仅仅是管中窥豹,但我相信未来某天,由这种原子薄层材料制成的产品将有望走进千家万户。相信这一天不会太远。”
