浙大Science子刊：23.6%EQE效率！钙钛矿纳米片构建高性能发光二极管

       通过溶液相方法合成平板钙钛矿LED为实现高性能价格合理的电致荧光器件、大面积显示器、发光应用提供了一种方式和机会。通过使用较高比例平面跃迁偶极矩TDM（horizontal transition dipole moments）的发光层能够大幅度提高平板LED的光耦合，但是目前基于各向异性钙钛矿材料的发光材料具有外量子效率较低的缺点（外量子效率<5%），这是因为目前难以同时进行调控TDM的取向、实现较高的外量子效率、在纳米结构薄膜中实现电荷平衡。

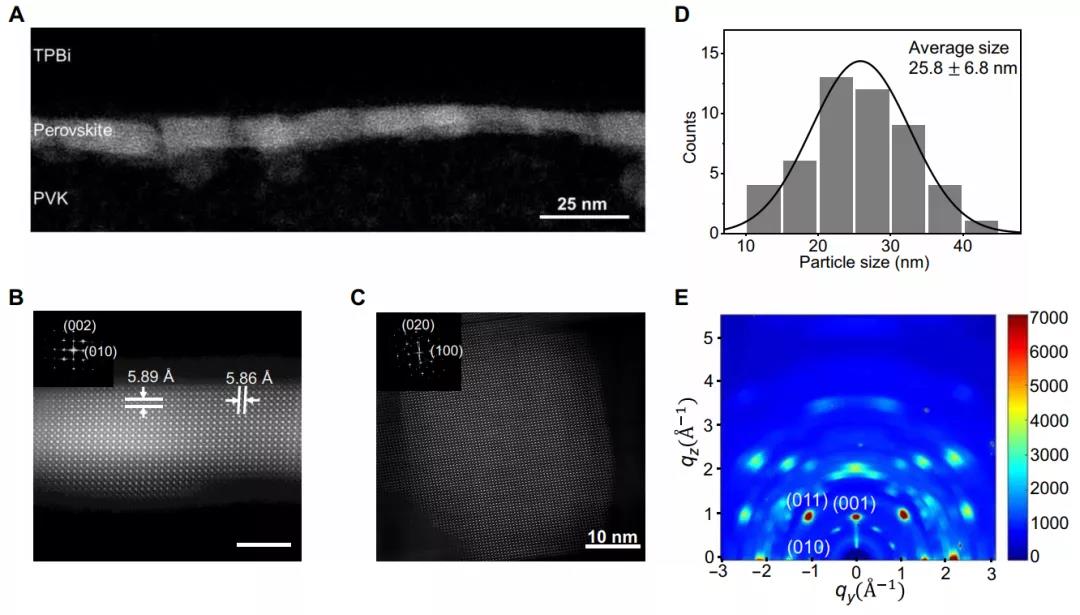

        浙江大学金一政、叶志镇等报道一种原位生长了各向异性钙钛矿以非常高的比例以面朝上(face-on)取向生长的纳米片钙钛矿单层薄膜材料，构建了钙钛矿LED器件，展示了优异的LED器件性能。

       在这种钙钛矿纳米片材料中的平面组成占比达到~84 %，因此在LED器件中实现了~31 %的光耦合效率，这个效率比各向同性器件的性能明显更高（~23 %）。

       通过CsPbBr3的前驱液、LiBr、DMSO混合合成钙钛矿纳米片，其中CsPbBr3前驱液的合成包括PBABr、PEABr、CsBr、PbBr2混合在DMSO溶液中并且在50 ℃反应2 h。LiBr溶液通过将LiBr溶解在DMSO溶液中。

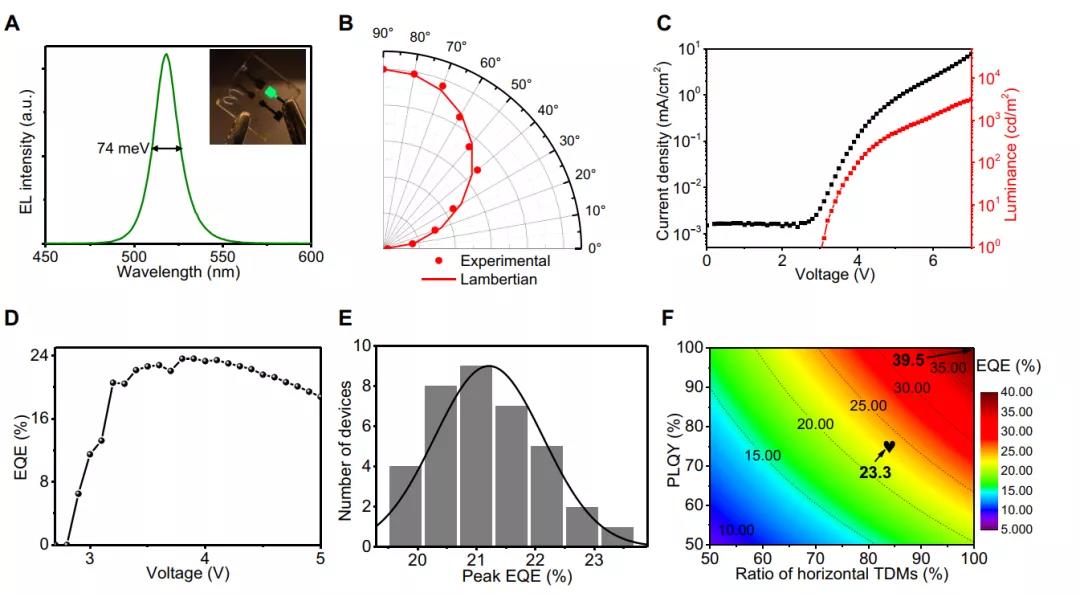

       作者发现通过在钙钛矿前驱液中加入LiBr能够有效的提高荧光量子产率，在器件中实现了23.6 %的荧光量子产率，展示说明平板钙钛矿LED的前景。

       Jieyuan Cui et al. Efficient light-emitting diodes based on oriented perovskite nanoplatelets, Science Advance 2021, DOI: 10.1126/sciadv.abg8458 https://www.science.org/doi/10.1126/sciadv.abg8458
