唐江AM: 基于铕卤化物钙钛矿的高效蓝光发光二极管

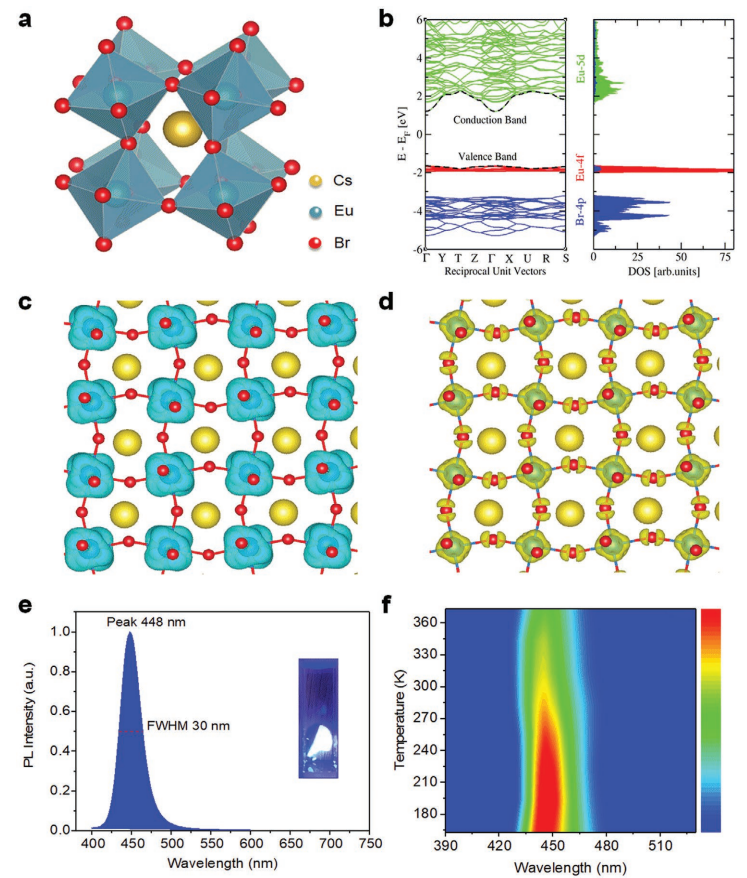

      平板显示器拥有1000亿美元的市场，在日常生活中占有重要地位，这需要高效、色彩饱和的蓝色、绿色和红色发光二极管 (LED)。最近出现的卤化物钙钛矿已在潜在的LED应用中展示了低成本和出色的性能。然而，蓝色钙钛矿LED (PeLED) 的性能远远落后于红色和绿色同类产品，特别是对于接近 (0.131, 0.046) 满足 Rec. 2020 蓝色发射器的规范。华中科技大学唐江等人报道了一种高效的非铅钙钛矿CsEuBr3，显示出以 448 nm 为中心的亮蓝色激子发射。

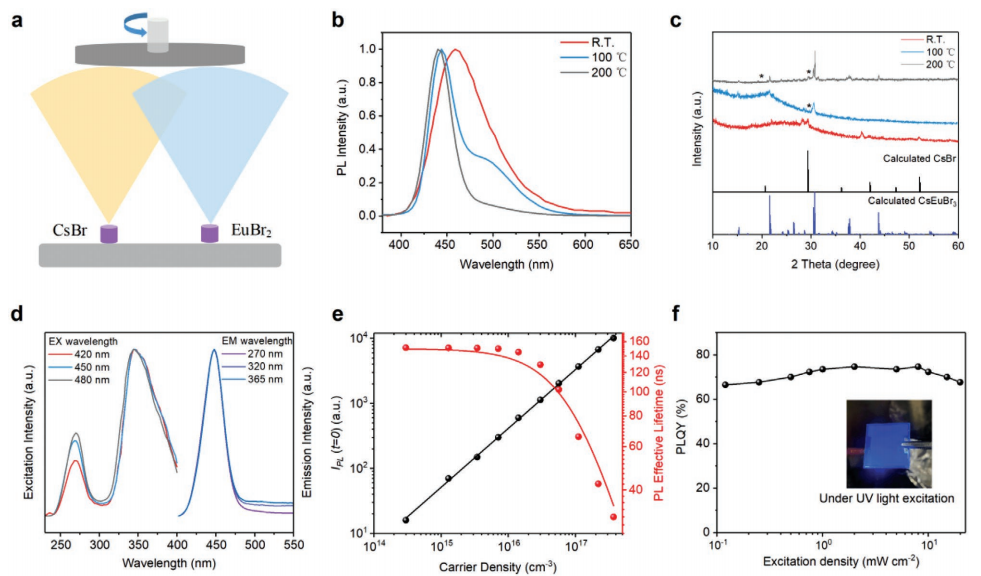

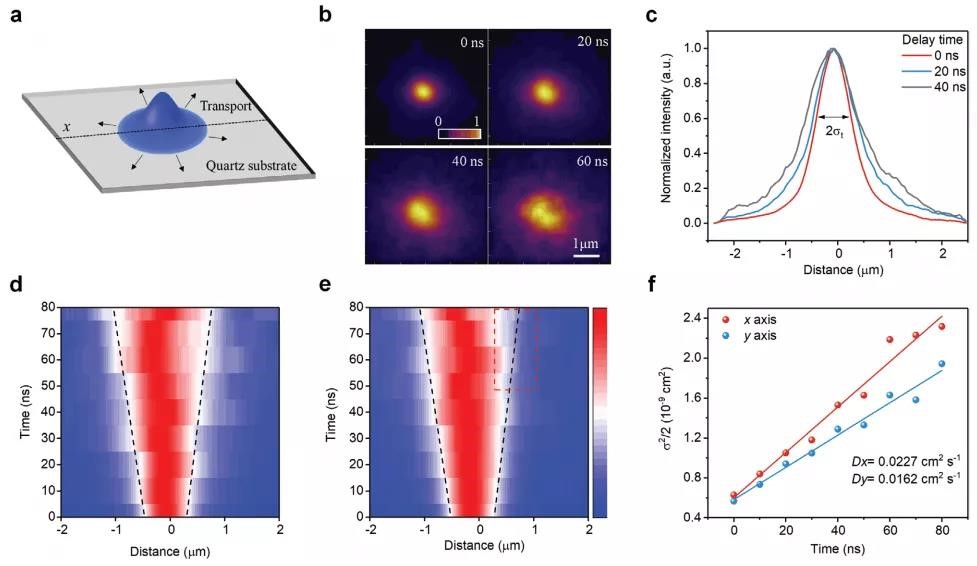

       对应的色坐标为 (0.15, 0.04)，来自 Eu-5d→Eu-4f/Br-4p 2.85 eV 的光学带隙跃迁。进一步的光学表征揭示了其 151 ns 的短激发态寿命、0.0227 cm2 s-1的优异激子扩散扩散率和 ≈69%的高量子产率。

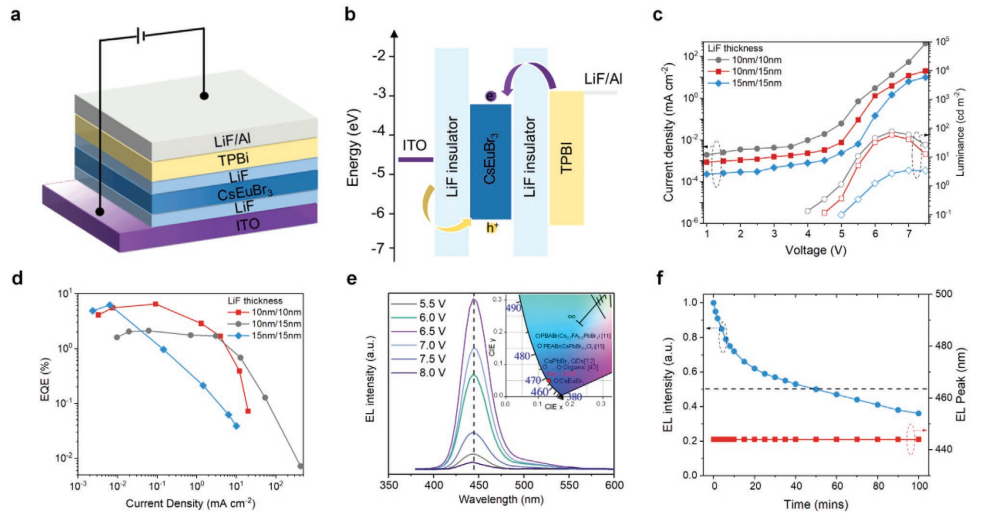

       受这些发现的启发，构建了基于全真空处理方法的深蓝色PeLED，该方法已被证明是有机LED行业最成功的方法。这些器件在15.9 cd m-2的初始亮度下显示出6.5%的最大外量子效率和50分钟的工作半衰期。预计这项工作将激发对用于下一代 LED 应用的镧系元素钙钛矿的进一步研究。

      Luo, J., Yang, L., Tan, Z., Xie, W., Sun, Q., Li, J., Du, P., Xiao, Q., Wang, L., Zhao, X., Niu, G., Gao, L., Jin, S., Tang, J., Efficient Blue Light Emitting Diodes based On Europium Halide Perovskites. Adv. Mater. 2021, 2101903.https://doi.org/10.1002/adma.202101903
