上海光机所在等效渐变包层折射率光子晶体光纤设计研究方面取得新进展

       近期，中国科学院上海光学精密机械研究所高功率激光单元技术实验室研究团队在等效渐变包层折射率光子晶体光纤设计研究方面取得新进展。团队围绕新型光纤激光器和非线性光纤光学研究中对特殊色散光纤的需求，创新提出等效渐变包层折射率光子晶体光纤的新概念，围绕特殊色散光纤的逆向设计问题深入开展了研究。研究提出了等效渐变包层折射率光子晶体光纤色散经验公式，并结合差分遗传算法实现了光子晶体光纤在更大色散空间中的光纤结构逆向设计，光纤设计软件运行实现秒级输出，较传统有限元数值迭代方法缩短了近3个数量级。相关研究成果发表在Journal of Lightwave Technology。

　　近年来，光子晶体光纤（PCF）因其灵活的色散裁剪特性在光纤通信，光纤激光器，非线性光学等方面得到广泛应用。等效渐变包层折射率光子晶体光纤作为一种改进的光子晶体光纤，可以为光纤设计带来更多的自由度，进一步提升色散的可调控性，但同时更多的自由度也为光纤设计带来了更大的困难。

　　本研究中，研究人员从经典光波导理论出发并结合有限元数值计算，量化光纤结构参数和色散的关系，采用共轭梯度算法拟合得到经验公式。通过将差分遗传算法与色散经验公式相结合，可以实现基于计算机辅助的任意目标色散的快速光纤自动设计。研究利用该方法成功设计出在S+C+L波段近零色散，以及可用于1μm波段自相似演化的放大器或者激光器的渐变全正色散光纤结构。

　　本研究得到了科技部国家重点研发计划、国家自然科学基金、中科院前沿科学重点研究计划的资助。（高功率激光单元技术实验室供稿）

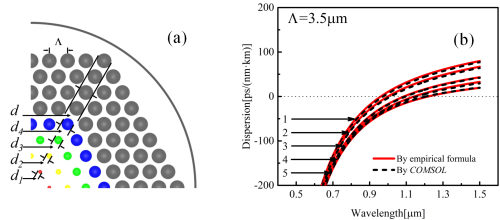

图1 （a）梯度等效折射率光子晶体光纤端面（四分之一）。 (b) 孔间距Λ=3.5μm, 经验公式（红）与有限元数值分析（黑）计算结果对比。

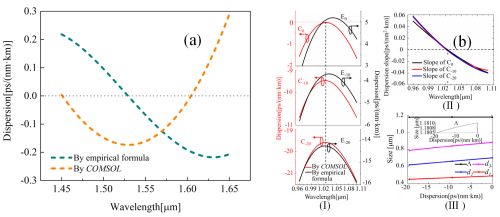

图2 （a）逆向设计的零色散光纤在S+C+L波段的色散结果(b)设计的渐变全正色散锥形光纤在不同位置的色散结果。
