香港大学AM：最稳定！超过 300 h的高效红色钙钛矿发光二极管

       钙钛矿发光二极管（PeLED）的长期运行稳定性，尤其是通常只有几个小时的红色PeLED，一直面临着巨大的挑战。香港大学Wallace C. H. Choy，Yong Wang和吉林大学Qingfeng Dong等人报道了一种稳定的β-CsPbI3纳米晶体（NCs），并用于高效的发光二极管。

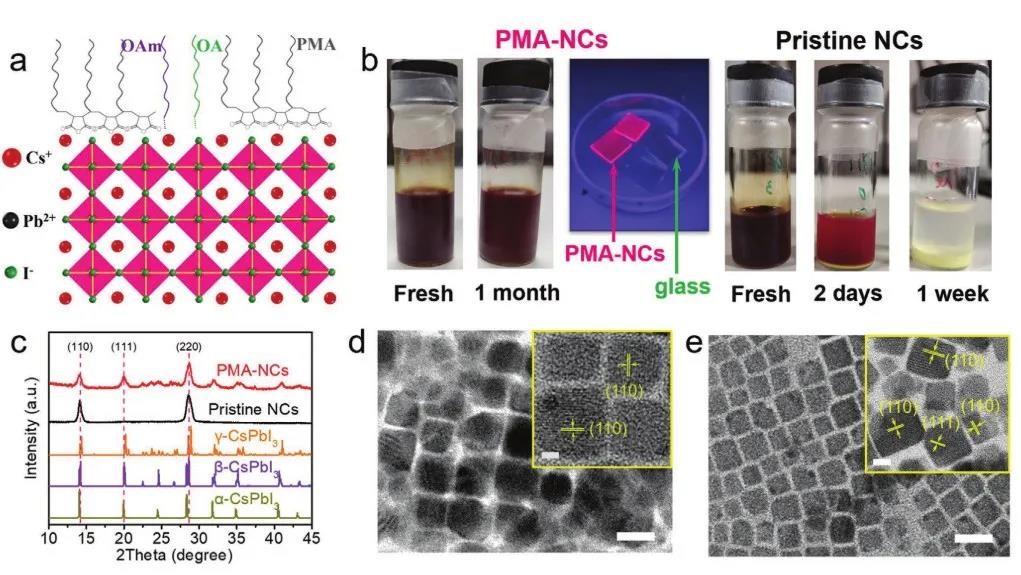

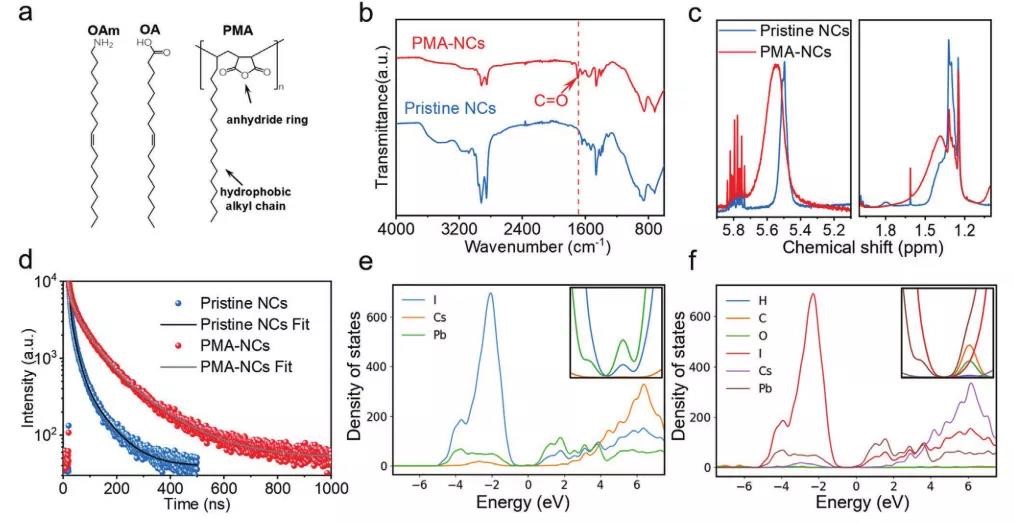

       研究人员通过在合成NCs中加入聚（马来酸酐-alt-1-十八碳烯（PMA））用于高效且稳定的红色发光PeLEDs。PMA可以通过PMA中O基团与Pb2+之间的偶联作用，与前体中的PbI2化学相互作用，从而促进稳定的β-CsPbI3 NCs的结晶。

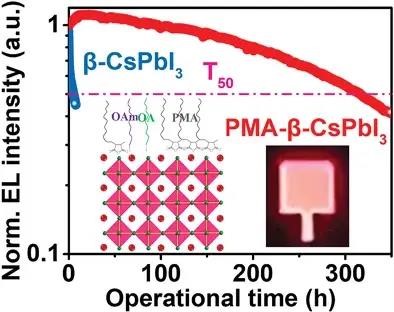

       同时，交联的PMA大大降低了β-CsPbI3 NCs表面的PbCs反位缺陷。得益于改善的晶体相质量，β-CsPbI3 NCs薄膜的光致发光量子产率从34％显著提高到了89％。相应的发红光的PeLED达到了17.8％的高外量子效率和出色的操作稳定性。在30 mA cm-2的恒定电流密度下，PeLED的T50（衰减到初始电致发光强度的一半）时间达到317 h。

        Li, H., Lin, H., Ouyang, D., Yao, C., Li, C., Sun, J., Song, Y., Wang, Y., Yan, Y., Wang, Y., Dong, Q., Choy, W. C. H., Efficient and Stable Red Perovskite Light‐Emitting Diodes with Operational Stability >300 h. Adv. Mater. 2021, 2008820.https://doi.org/10.1002/adma.202008820
