田建军AM: 最稳定！最纯蓝色钙钛矿量子点发光二极管

       对具有绿色和红外发射的金属卤化物钙钛矿发光二极管（PeLED）的研究表明，在实现更高的功能性能方面取得了重大进展。但是，要实现稳定的纯蓝色（波长约470 nm）的PeLED，要提高亮度和效率仍然是一个巨大的挑战。北京科技大学田建军等人设计了一种新颖的酸蚀刻驱动的配体交换策略，以实现具有超低陷阱密度和出色稳定性的纯蓝色发射小尺寸（≈4nm）CsPbBr3钙钛矿量子点（QDs）。

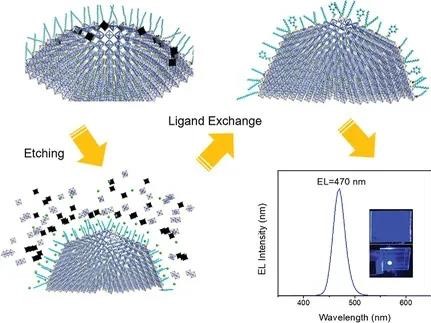

       酸溴化氢（HBr）用于蚀刻不完美的[PbBr6]4-八面体，从而去除表面缺陷和过量的羧酸盐配体。随后，连续引入十二烷胺和苯乙胺以键合量子点的残留未配位位点，并与原始的长链有机配体进行原位交换，从而获得超高的量子产率（97％）和出色的稳定性。

       基于QD的PeLEDs在470 nm处呈现纯蓝色电致发光（对应于国际照明委员会（CIE）（0.13，0.11）坐标），外部量子效率为4.7％，亮度高达3850 cd m−2，这是迄今为止报告的纯蓝色PeLED的最高亮度。此外，PeLED具有强大的耐用性，在连续运行下的半衰期超过12小时，代表了蓝色PeLED的创纪录的性能值。

        Bi, C., Yao, Z.,Sun, X., Wei, X., Wang, J., Tian, J., Perovskite Quantum Dots with UltralowTrap Density by Acid Etching‐Driven Ligand Exchange for High Luminance andStable Pure‐Blue Light‐Emitting Diodes. Adv. Mater. 2021, 2006722. https://doi.org/10.1002/adma.202006722
