匡代彬Nat. Commun.: 单晶卤化物钙钛矿用于高效光电合成

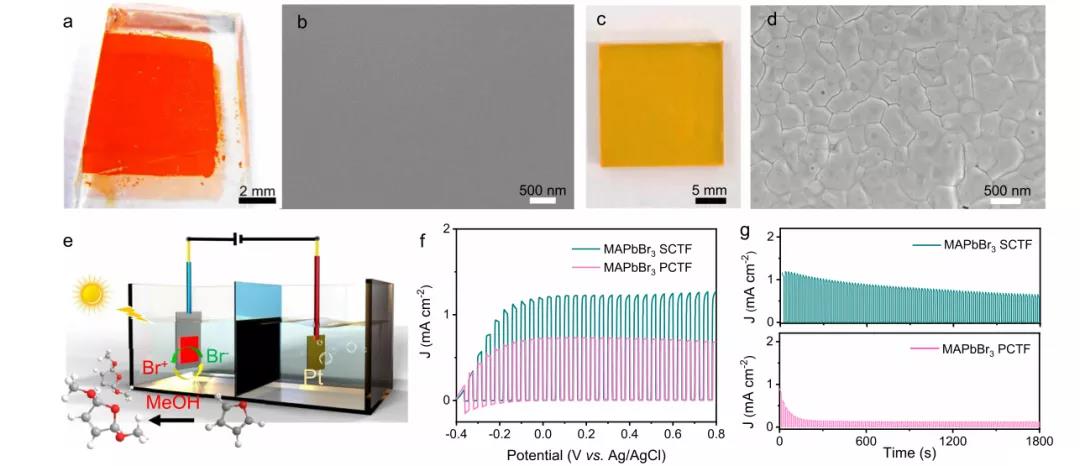

       卤化物钙钛矿型单晶由于具有高的捕光能力和优异的电荷传输性能而在光伏领域具有极具吸引力的性能，近年来受到广泛关注。然而，尚未有报道其在光电化学中的应用。中山大学匡代彬报道了甲胺基溴化铅单晶薄膜MAPbBr3在光电化学有机合成2,5-二甲氧基-2,5-二氢呋喃中的潜在应用。

       研究发现，沉积超薄Al2O3层能有效钝化MAPbBr3钙钛矿表面缺陷。因此，得益于MAPbBr3单晶薄膜/ Al2O3的抑制性陷阱辅助复合，随着饱和电流从1.2 增加到5.5 mA cm-2，其光电化学性能几乎提高了5倍。此外，富Ti3+物种的钛沉积不仅可以作为保护膜，还可以作为催化层，以进一步提高性能和稳定性。

        实验结果显示，MAPbBr3单晶薄膜/Al2O3/Ti基光阳极在连续6 h的二甲氧基二氢呋喃析出实验中，光电化学性能和稳定性均有显著提高，法拉第效率高达93%。

        参考文献 Wang, XD., Huang, YH., Liao, JF. et al. Surface passivated halide perovskite single-crystal for efficient photoelectrochemical synthesis of dimethoxydihydrofuran. Nat Commun 12, 1202 (2021). DOI：10.1038/s41467-021-21487-8 https://doi.org/10.1038/s41467-021-21487-8
