宋延林等人Angew.: 紫外光稳定的钙钛矿太阳能电池

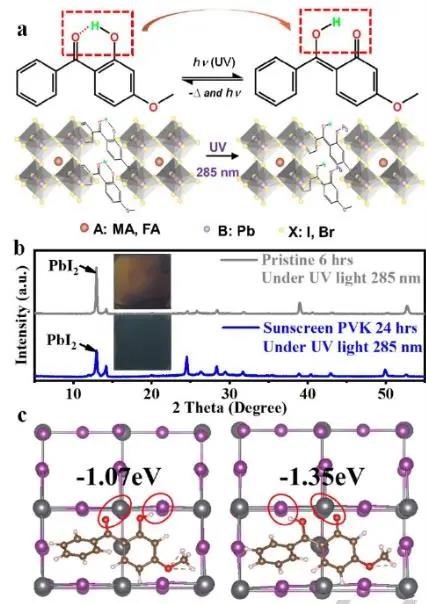

同时，通过紫外线照射下的分子互变异构作用，2-羟基-4-甲氧基二苯甲酮可以通过官能团与缺陷之间的相互作用实现缺陷钝化。因此，防晒策略有效地增强了具有防晒分子的PSC的紫外线耐受性，并将缺陷形成能提高至-1.35 eV。

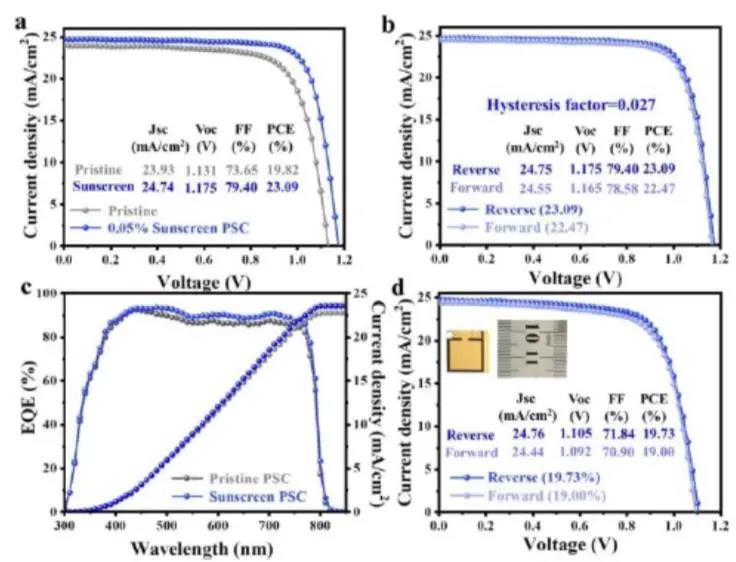

       带有“防晒”的钙钛矿太阳能电池的效率高达23.09％（0.04 cm2）和19.73％（1.00 cm2）以及优异的长期紫外线（UVa：365 nm和UVb：285 nm）稳定性。

Yang Wang et al, Tautomeric Molecule Assisted Sunscreen metal Halide Perovskite Solar Cells，Angewandte Chemie International Edition，2021 DOI: 10.1002/anie.202100218
       https://onlinelibrary.wiley.com/doi/epdf/10.1002/anie.202100218
