高峰等人Nat. Commun.：稳定混合卤素！光谱稳定和高效蓝色发光二极管

明亮高效的蓝色发光是进一步发展金属卤化物钙钛矿发光二极管的关键。尽管调整溴化物/氯化物的组成很容易实现蓝色发光，但是由于较差的颜色稳定性和严重的光致发光淬灭，该策略的实际实施一直具有挑战性。

       林雪平大学Weidong Xu和高峰等人解决了混合卤化物钙钛矿中的这些关键挑战，并报道了在490至451nm的宽发射波长范围内光谱稳定的蓝色钙钛矿发光二极管。

钙钛矿前驱体组成：FA+：Pb2+：[Br1-x + Clx]-= 1.2：0.3：1：3.5（x = 30％–57％）。在x低于20％的情况下，我们没有观察到任何颜色不稳定性问题。同时，在钙钛矿前体中引入TTDDA作为钝化剂以减少缺陷。

       通过改变卤化物组成直接调节发射颜色。基于三维钙钛矿的蓝色光二极管显示出较高的11.0％EQE值，发光峰分别位于477 nm，峰值亮度为2180 cd m-2，CIE坐标为（0.107，0.115）。

基于深蓝色钙钛矿发光二极管的EQE值为11.0％5.5％，发光峰分别位于467 nm，CIE坐标为（0.130，0.059）接近2020 Rec年规定的原色蓝色（primary blue）。

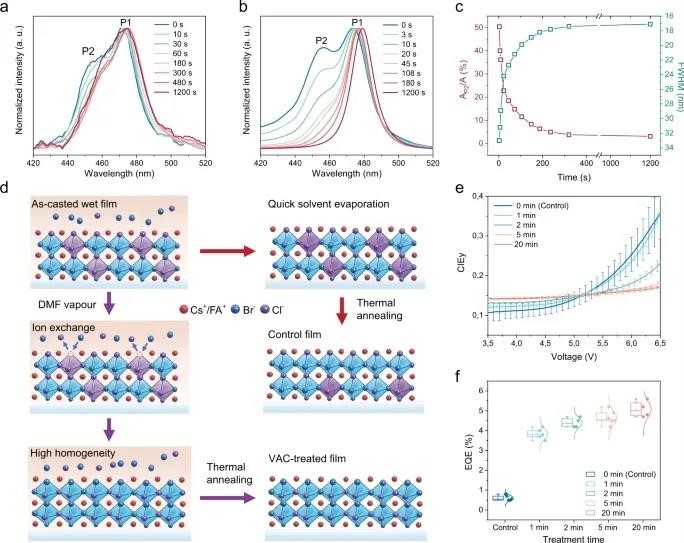

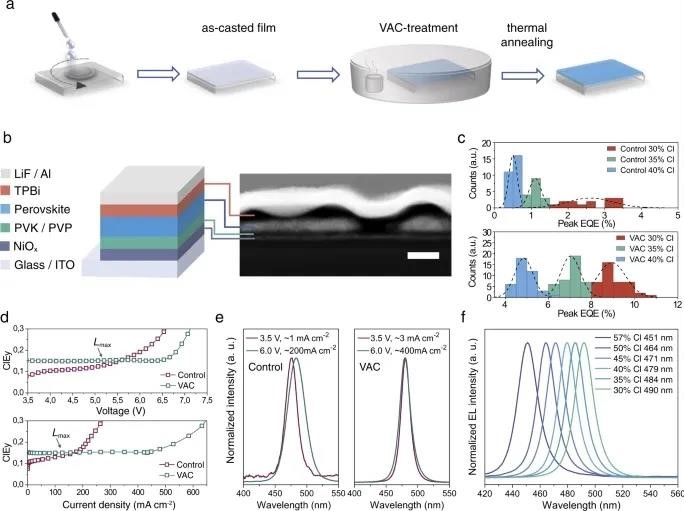

      通过蒸气辅助结晶（VAC）技术沉积钙钛矿薄膜，可以显著减轻了局部成分的异质性和离子迁移。

Karlsson, M., Yi, Z., Reichert, S. et al. Mixed halide perovskites for spectrally stable and high-efficiency blue light-emitting diodes. Nat. Commun.12, 361 (2021).https://doi.org/10.1038/s41467-020-20582-6
       https://www.nature.com/articles/s41467-020-20582-6#citeas
