Nam-Gyu Park最新JMCA: 低剂量表面钝化！稳定高效率的钙钛矿器件

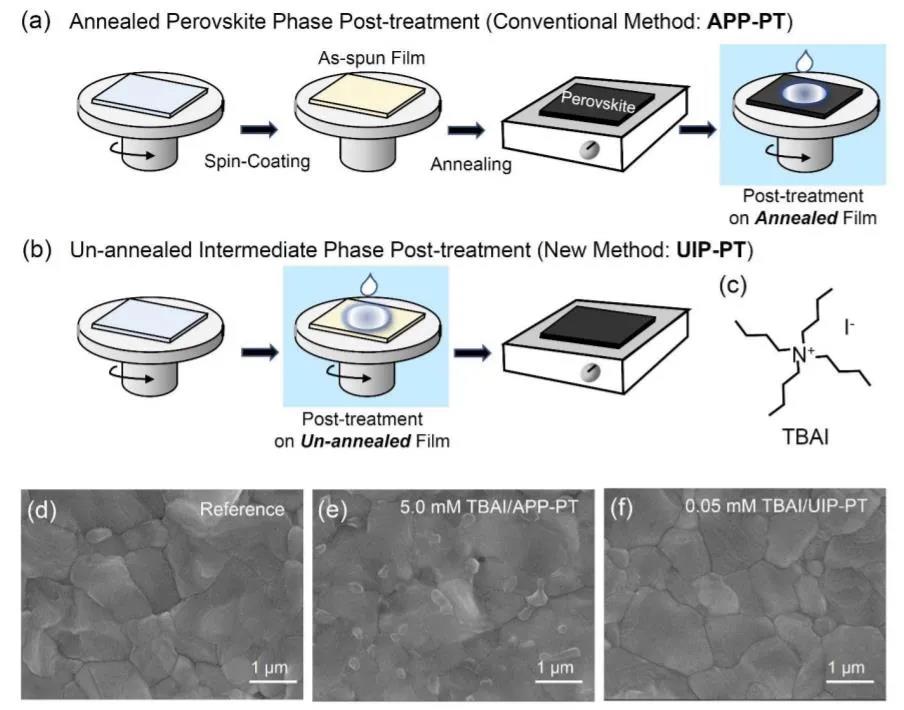

钙钛矿膜上的后处理是钝化钙钛矿太阳能电池（PSC）中表面缺陷的有效方法。常规地，已经在退火的钙钛矿相上进行了有机碘化物的后处理，然而，其在表面上不希望地形成了过量的碘化物，该碘化物会产生间隙碘缺陷，从而导致稳定性差。成均馆大学Nam-Gyu Park等人报道了一种先进的后处理工艺，该工艺是在沉积的未退火中间相（缩写为UIP-PT）上实现的。

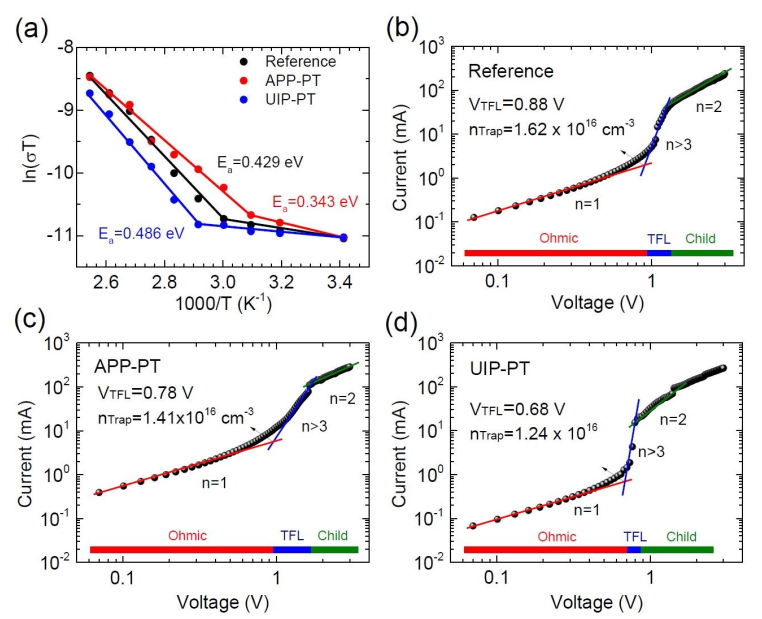

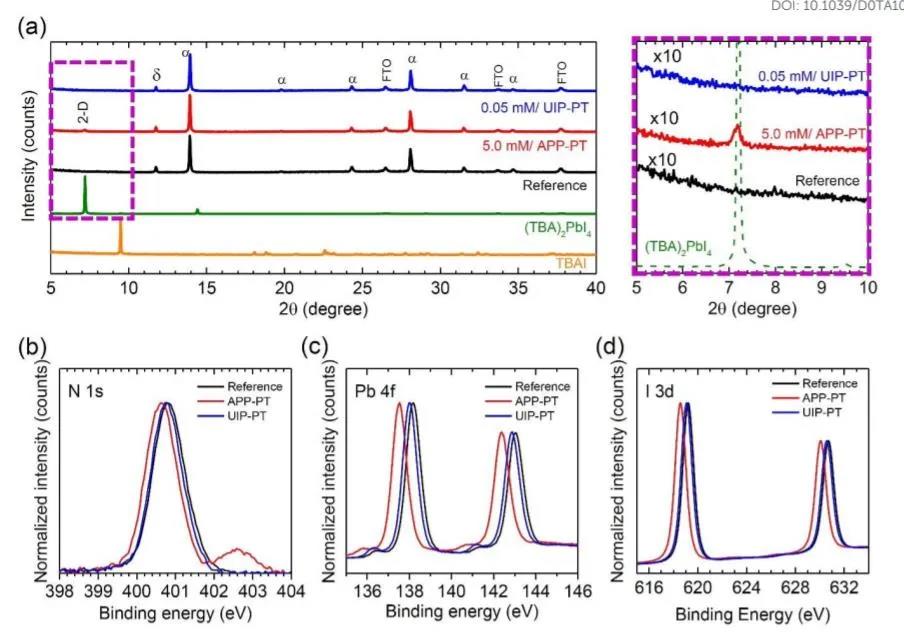

该方法能够用最少的有机碘化物钝化剂（与传统方法相比降低了100倍的浓度）有效地钝化钙钛矿膜表面，以防止剩余的碘化物。UIP-PT后钙钛矿膜的陷阱密度从1.27×1016 cm-3（未经处理的样品）降低至0.91×1016 cm-3，而传统方法的陷阱密度几乎没有变化。

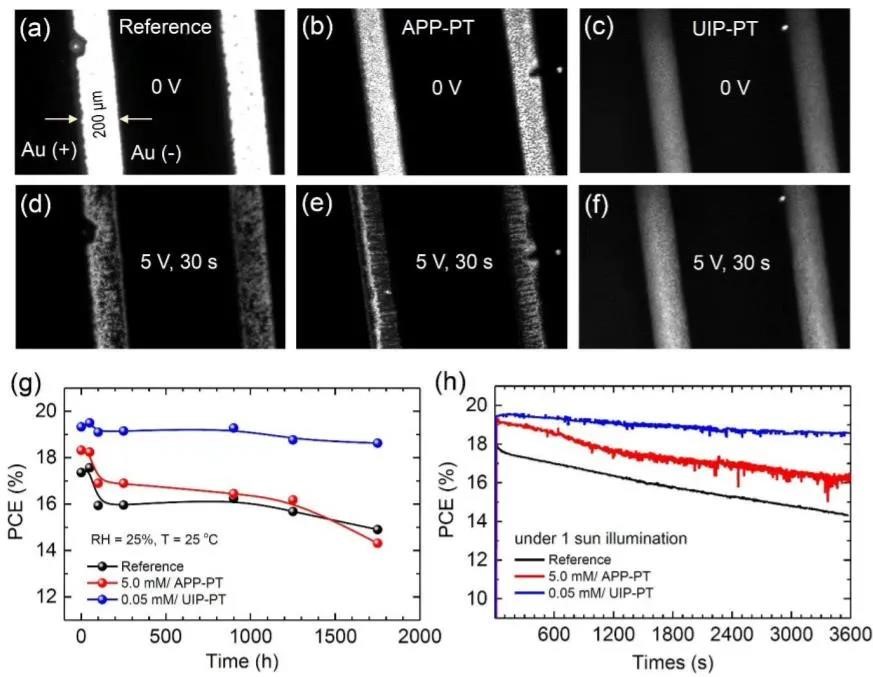

此外，由于离子迁移的活化能增加，UIP-PT观察到的电流-电压回滞现象可忽略。由于抑制了离子迁移并减少了陷阱，基于UIP-PT的器件在黑暗和光照条件下显示出更高的稳定性，在储存1750小时后仍保持了初始PCE的96.37％。

Dong-Ho Kang et al. Efficient Surface Passivation of Perovskite Films by Post-treatment Method with a Minimal Dose, J. Mater. Chem. A, 2021
       https://pubs.rsc.org/en/content/articlelanding/2021/ta/d0ta10581c#!divAbstract
