ENTE：利用高效传输层和光管理方法抑制高效串联有机太阳能电池(15.2%)的光伏损耗

由于合成了具有更好吸收和迁移率的新型供体和受体，有机太阳能电池(OSCs)在单体和串联结构的效率方面都取得了快速的进步。然而，稳定性仍然是该领域的主要挑战。美国麻省理工学院电子工程与计算机科学系的Tavakoli及合作者Kong，使用PV2000:PCBM（1.65 eV）和PM6:Y6（1.3 eV）混合物作为底层和顶层电池，制造了一种2T串联电池，实现了15.2%的PCE和良好的填充因子。相关的研究成果发表在Energy Technology上（DOI：10.1002/ente.202000751）。

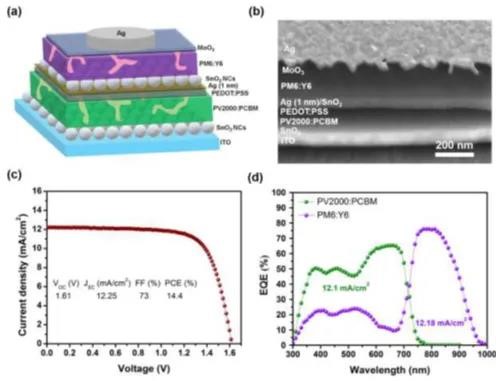

在这项研究中，作者研究了传输层和复合层对光伏（PV）参数的作用，阻抗和透射率结果表明：通过在两个子电池中采用SnO2纳米晶(NCs)作为电子传输层(ETL)，串联器件的填充因子(FF)和开路电压(VOC)都得到了大幅提高，这主要是由于SnO2层与ZnO 电子传输层相比具有更低的电阻和更高的透射率。此外，发现了在串联设计中采用PEDOT:PSS/Ag(1 nm)/SnO2 NCs作为重合层，VOC和FF损耗都有所降低。经过适当的优化，实现了VOC为1.61 V、PCE为14.4%的串联OSC，并表现出了很好的工作稳定性。此外，通过在器件背面施加纳米纹理防反射层，作者将电流密度提高到了12.94 mA/cm2，从而将串联器件的PCE提高到15.2%。
