苏州大学Nano Letters：MAPbI3/MoS2复合材料的制备及其光催化性能

尽管卤化铅钙钛矿是一种很有前途的光催化剂，但制备高效、稳定的催化剂仍然是一项具有挑战性的工作。近日，苏州大学张桥，曹暮寒和康振辉等人报道了将具有丰富活性中心的MoS2纳米花与甲基碘化铅（MAPbI3）微晶组装成一种新的异质结构。

       研究人员首先制备了MAPbI3微晶。MAPbI3在冷却的MAPbI3饱和水溶液中沉淀。然后采用两步法制备了MoS2纳米花，包括溶剂热处理和随后的HI水溶液酸处理。接着采用胶体沉淀法，在MAPbI3饱和水溶液中加入不同MAPbI3/MoS2质量比的MAPbI3和MoS2粉末，然后加热和自然冷却，合成了具有MoS2纳米花装饰的MAPbI3微晶（MAPbI3/MoS2）。

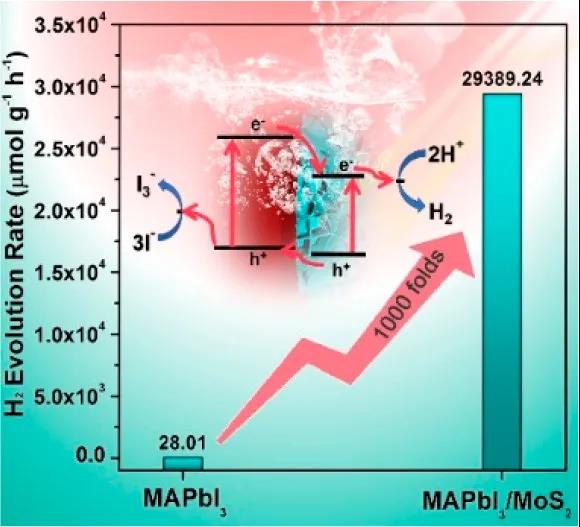

实验结果显示，在可见光（λ≥420 nm）照射下，MAPbI3/MoS2复合材料的析氢速率最高可达30000 μmol g−1 h−1，是原始MAPbI3的1000多倍。重要的是，太阳能HI的分裂效率达到7.35％，是迄今为止最高的效率之一。引入具有适当能带排列和不饱和物种的MoS2，可以有效地促进电荷分离，为制氢提供更多的活性中心。

       这一发现不仅为析氢提供了高效稳定的光催化剂，而且也为卤化铅钙钛矿的改性提供了一种有用的策略。

       Wenhao Guan, et al, Fabricating MAPbI3/MoS2 Composites for Improved Photocatalytic Performance, Nano Lett., 2020 DOI: 10.1021/acs.nanolett.0c04073
       https://dx.doi.org/10.1021/acs.nanolett.0c04073
