发光想增强？试一试把量子点放在MOF表面！

金属有机框架是由金属离子和有机连接物自组装而成的微孔结晶材料，由于具有可调节的孔隙尺寸，已被广泛应用于能源转化和光物理化学等诸多领域。

       近日，大阪大学的Susumu Kuwabata教授，Taro Uematsu等将半导体量子点和具有光捕获能力的MOF成合在一起，成功增强了量子点的发光效率。该研究为增强半导体量子点的光致发光效率提供了新的思路，同时也拓展了具有光捕获能力MOF结构的应用范围。

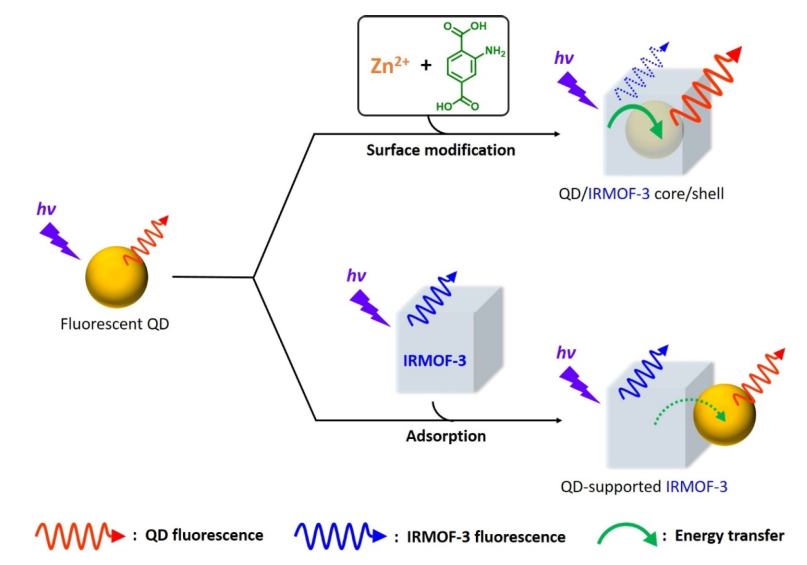

图1. 由半导体QD和光采集MOF组成的发光材料示意图。

将半导体量子点修饰在具有光捕获能力的MOF表面，通过能量转移增强了半导体量子点的光致发光效率。

图2. 结构表征。

稳态激发光谱和荧光寿命测试均证实了复合材料荧光增强得益于MOF结构优良的光捕获能力。

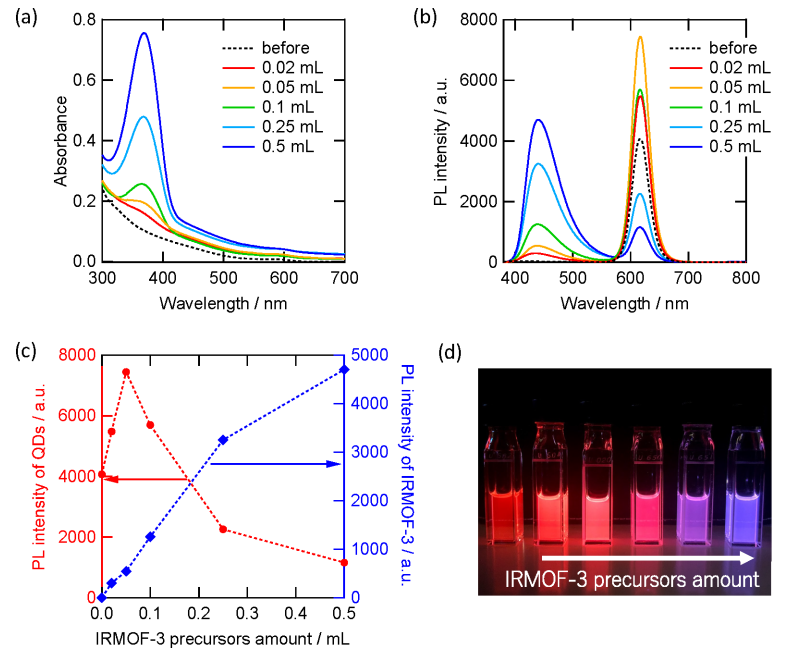

图3. 紫外吸收光谱。

半导体量子点被MOF晶体完全覆盖时的能量传递效率比仅仅附着在MOF晶体表面时高11倍。在最佳条件下，光致发光强度几乎增加了一倍，这表明了使用光致发光MOFs作为表面改性剂的优势。

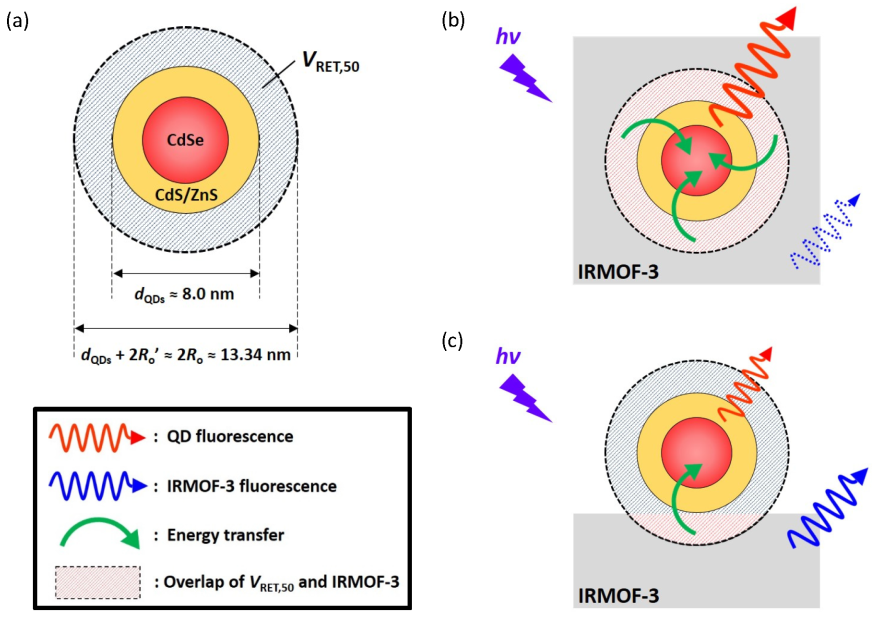

图4. 直径为8 nm的CdSe/CdS/ZnS核多壳QD。

Kohei Kumagai, et al. Photoluminescence Enhancement by Light Harvesting of metal–Organic frameworks Surrounding Semiconductor Quantum Dots. Chem. Mater. 2020.DOI: 10.1021/acs.chemmater.0c03367
      https://pubs.acs.org/doi/abs/10.1021/acs.chemmater.0c03367
