来自University of Southampton光电研究中心的研究人员演示了100 Gbit/s及更高速度的全硅基光学调制器,无需使用数字信号处理。这个发送设备几乎是当前最先进的器件最大传输速度的两倍。低功耗、低成本的发送器,比如Southampton研究团队的设计,是解决工艺过程中新材料和与 CMOS 不兼容问题所必须的。除了现代通信系统和通信技术外,光学调制还可用于微波光子学和芯片级计算。根据这项工作的主要作者、这项技术的主要发明人Ke Li介绍,这种新型调制器器件是一种单一的集成系统,它同时考虑到光子学和电子学领域。

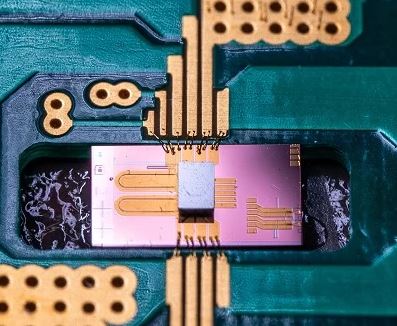

科学家引入了一种新的设计理念,其中光子学和电子学必须被视为一个单一集成系统以应对这一领域的技术难题。University of Southampton供图。
Zepler Institute光子学和纳米电子研究所的Graham Reed说:"我们的结果是基于一个完全集成的光电子系统,而不是实验室独立的硅调制器。在当前不依靠数字信号处理来恢复信号完整性的所有其它工作中,电子和光子学的集成会导致系统整体性能低于各个组件的性能,这导致最大数据速率仅为 56 Gbit/s。
这个新器件是通过Southampton的CORNERSTONE research工艺代工服务制备出来的。科研人员在University of Southampton 的Mountbatten 洁净室制造了器件并集成了各个组件。
这项研究成果发表在《Optica》上。(www.doi.org/10.1364/OPTICA.411122).
