福建物构所：零维Cs4PbCl6钙钛矿纳米晶中Mn2+的激发态动力学

掺杂是定制0D Cs4PbX6（X = Cl，Br和I）钙钛矿纳米晶（NC）的光学性质并扩展其应用的有效策略。中科院福建物构所Xueyuan Chen 和Wei Zheng等人报道了一种独特的方法，用于控制合成纯掺杂Mn2+的Cs4PbCl6钙钛矿型NC。

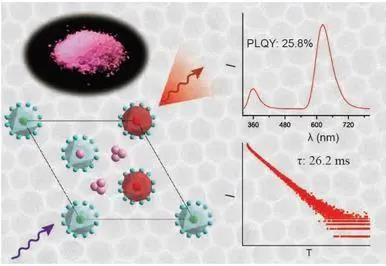

       通过温度依赖性的稳态和瞬态光致发光（PL）光谱揭示了Mn2+的激发态动力学。由于Cs4PbCl6钙钛矿的空间限制为0 D结构，因此与3D CsPbCl3类似物相比，NC表现出Mn2+的PL特性截然不同，包括荧光量子产率得到显著提高（25.8％），长的荧光寿命（26.2 ms），大的激子结合能，强大的电子-声子耦合强度。

Mn2+的PL温度异常演化，从300 K时的主要缓慢衰变（数十毫秒尺度）到10 K时的快速衰变（1 ms尺度）。这些发现为0 D Cs4PbCl6 NC中Mn2+的激发态动力学提供了基本的见识，从而为将来通过金属离子掺杂实现通用应用而设计0D钙钛矿NC奠定了基础。

       Zhang, W., Wei, J., Gong, Z., Huang, P., Xu, J., Li, R., Yu, S., Cheng, X., Zheng, W., Chen, X., Unveiling the Excited‐State Dynamics of Mn2+ in 0D Cs4PbCl6 Perovskite Nanocrystals. Adv. Sci. 2020, 2002210.
       https://doi.org/10.1002/advs.202002210
