洛桑联邦理工Adv. Sci.: 分子设计提高3D/2D钙钛矿器件的稳定性

尽管有机/无机卤化铅钙钛矿太阳能电池已成为最有希望的下一代光伏材料之一，但在热和光测试条件下的不稳定性仍有待解决。

洛桑联邦理工学院Mohammad Khaja Nazeeruddin等人设计了高疏水性阳离子碘化全氟苯甲胺（5FBzAI），并设计了具有增强的分子间相互作用的2D钙钛矿，与基准2D系统相比，在界面处提供了改进的钝化作用，从而减少了电荷复合并增强了器件的稳定性。

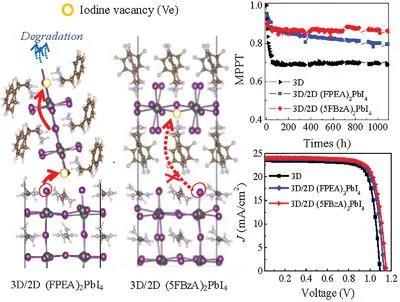

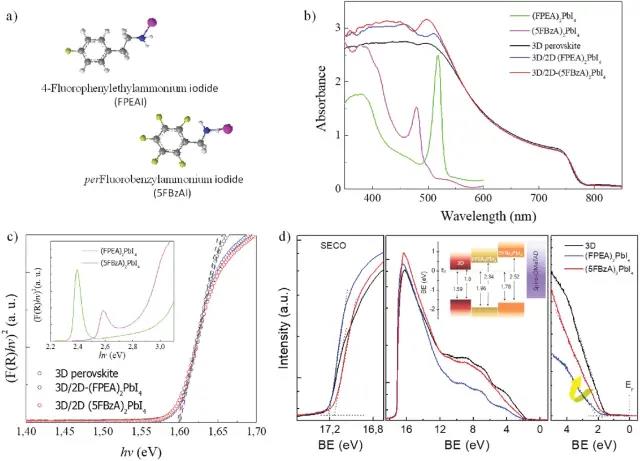

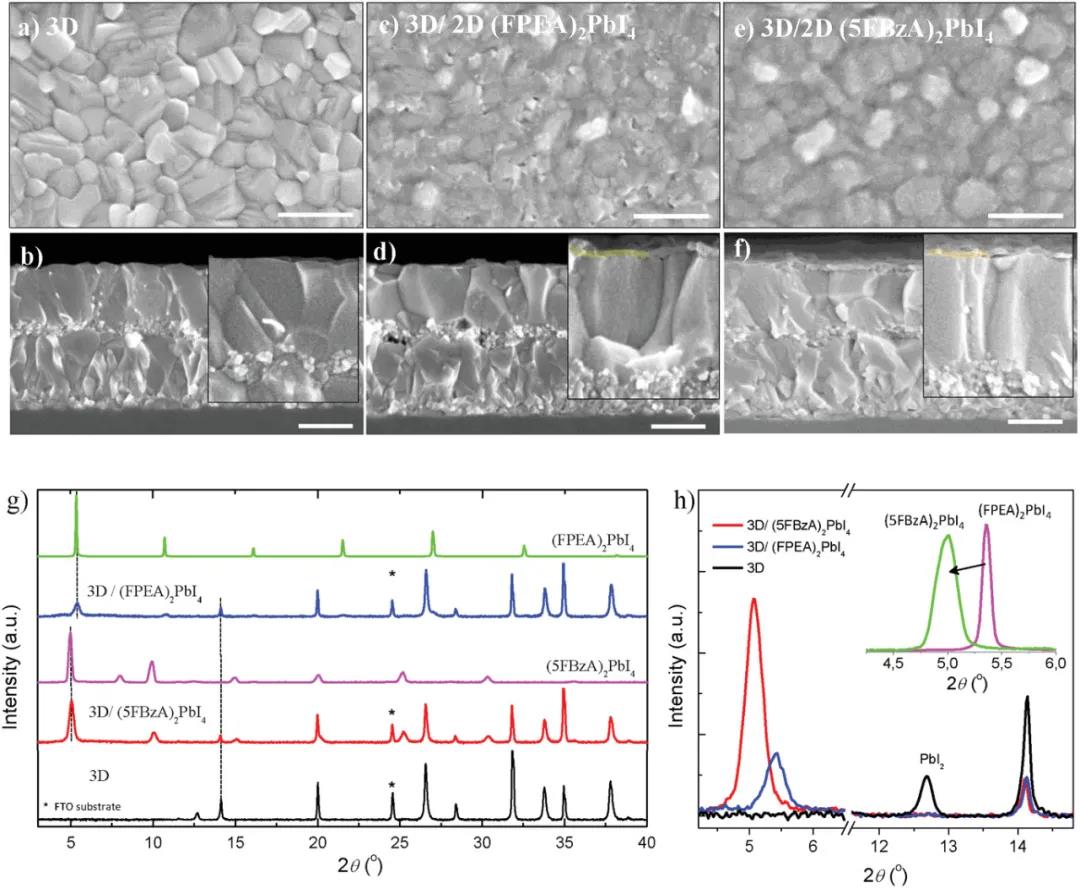

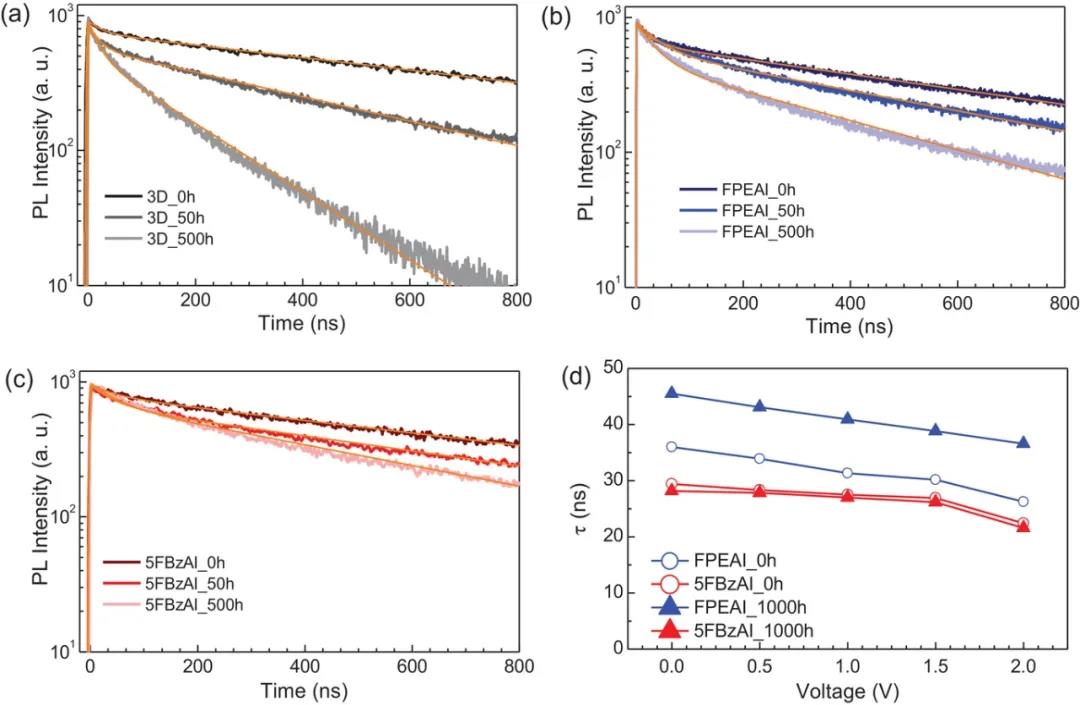

(5FBzAI)2PbI4受到强烈的卤素键相互作用，使其在平面晶体方向上排列，使得Voc增加约 60mV，是其最近报道类似的单氟苯基乙基碘化碘（PEAI）的两倍。最终，器件获得了21.65％的高功率转换效率，并在连续照明1100小时后表现出了优异的工作稳定性。

Paek, S., Roldán‐Carmona, C., Cho, K. T., Franckevi?ius, M., Kim, H., Kanda, H., Drigo, N., Lin, K.‐H., Pei, M., Gegevi?ius, R., Yun, H. J., Yang, H., Schouwink, P. A., Corminboeuf, C., Asiri, A. M., Nazeeruddin, M. K., Molecular Design and Operational Stability: Toward Stable 3D/2D Perovskite Interlayers. Adv. Sci. 2020, 7, 2001014.
       https://doi.org/10.1002/advs.202001014
