浮栅型晶体管光存储器 (FGTPM)由于其与晶体管电路的兼容性、无损读出和多级存储的兼容性而被认为是最有前途的非易失性光存储器器件之一。与传统的电动存储器相比,光电存储器更能实现存储电平间大电流差的多电平数据存储。到目前为止,由于铅基钙钛矿纳米晶具有良好的光电性能,嵌入到聚合物基体中作为电荷捕获层在FGTPM器件中实现了应用。然而,聚合物基质及其溶剂会使钙钛矿纳米晶的结构发生降解,导致其光响应能力丧失。此外,铅基钙钛矿对环境不友好,稳定性差。
近日,福州大学物理与信息工程学院陈耿旭(通讯作者)等人报道了一种利用一锅法合成了OS包覆的Cs2AgBiBr6 NCs,并将该复合层作为一种新型浮栅,用于开发基于OFET-非易失性光存储器。实现了较大内存窗口的FGTPM。相关论文以题为“Nonvolatile Multilevel Photo-Memory based on Lead-Free Double Perovskite Cs2AgBiBr6 Nanocrystals Wrapped within SiO2asCharge Trapping Layer”发表于ACS Applied Materials & Interfaces上。

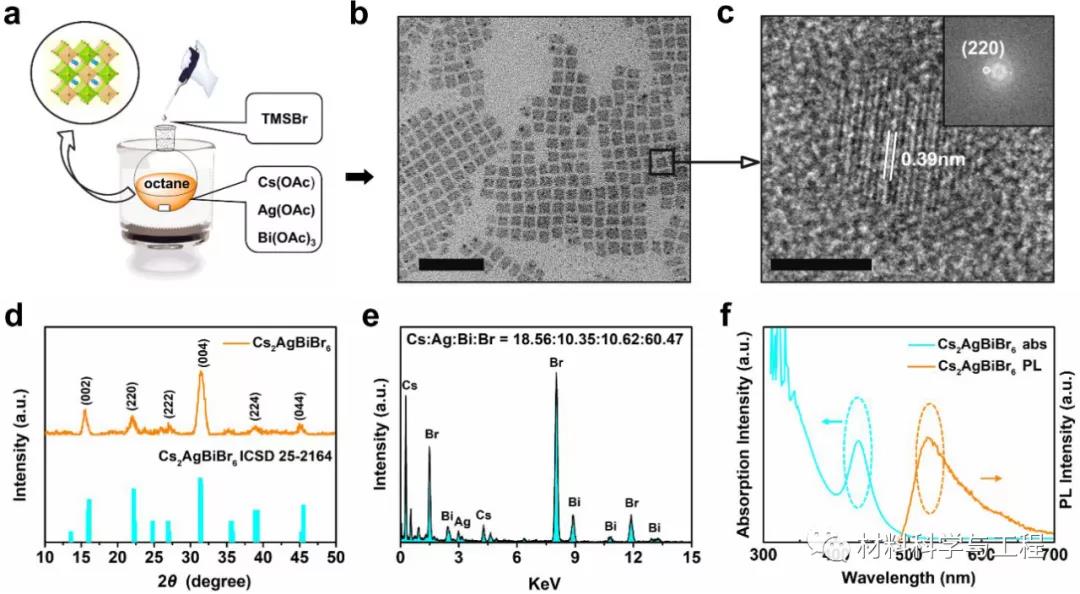

图1. (a)Cs2AgBiBr6 NCs的合成图解;(b)Cs2AgBiBr6NCs的TEM图像;(c)高分辨TEM图像以及衍射花样;(d)XRD图谱;(e)EDS图像;(f)Cs2AgBiBr6NCs的吸收以及PL光谱。

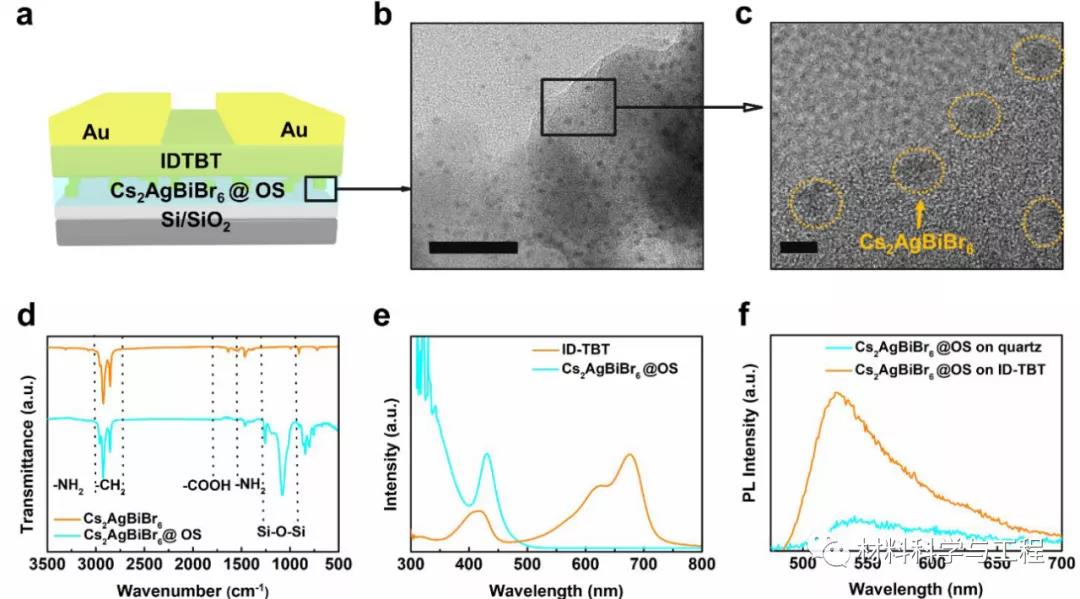

图2.(a)器件结构示意图;(b)Cs2AgBiBr6@OS复合层的TEM图像以及局域放大图(c);(d)Cs2AgBiBr6与Cs2AgBiBr6@OS的傅里叶红外光谱图;(e)Cs2AgBiBr6@OS和IDTBT的稳态吸收光谱。(f)Cs2AgBiBr6@OS复合薄膜在石英和IDTBT上的PL光谱。
图3. 基于Cs2AgBiBr6@OS的FGTPM器件的光电编程特性。(a)光电存储器在VDS= 40 V下的传输特性;(b)以Cs2AgBiBr6@OS作为浮栅层的光存储器存储测量结果;(c)Cs2AgBiBr6@OS基和Cs2AgBiBr6@PVP基光电存储器性能比较;(d)不同波长(430 nm,450 nm,和650 nm)下的存储特性;(e)不同功率下的存储特性曲线;(f)不同光照时间1 ~120 s的存储特性曲线。

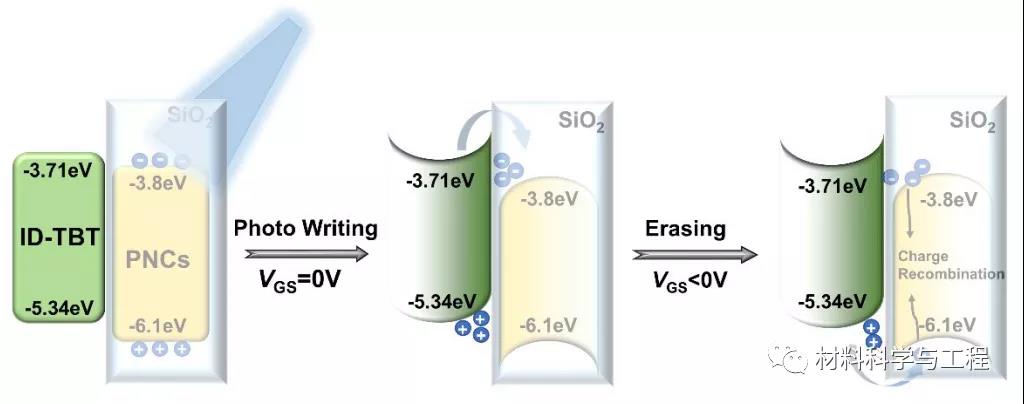

图4. 非挥发性多能级Cs2AgBiBr6@OS光电存储器的工作机理。
总的来说,这项研究提出了一种通过OS层同时作为离散Cs2AgBiBr6 NCs的保护层和FGTPM器件的电荷隧穿层,通过调节自旋涂层TMOS的量来实现厚度可控,从而调节光存储保留能力。在不增加栅偏置的情况下,对依赖波长/时间/功率的光辐照具有精确的光响应能力。此外,在简化工艺和降低成本的情况下,基于无铅钙钛矿基光存储器件仍然表现出优异的光电存储性能,这将是迈向光存储商业化的坚实一步(文:无计)
