韩礼元&王言博EES: 11.22 %效率！超稳定的非铅钙钛矿光伏器件

锡基钙钛矿太阳能电池是一种最有前景的无铅钙钛矿太阳能电池，但是含有大量缺陷的锡基钙钛矿材料的晶化较为困难，抑制了其性能的优化。

       有鉴于此，上海交通大学韩礼元、王言博等人报道了对FASnI3基钙钛矿材料，通过旋涂一层正丙基碘化铵后，再合成FASnI3薄膜，实现了沿着（100）晶面定向生长的FASnI3钙钛矿薄膜，并实现了11.22 %效率，并且在最大功率点连续工作1000小时后保持了95 %的稳定性。

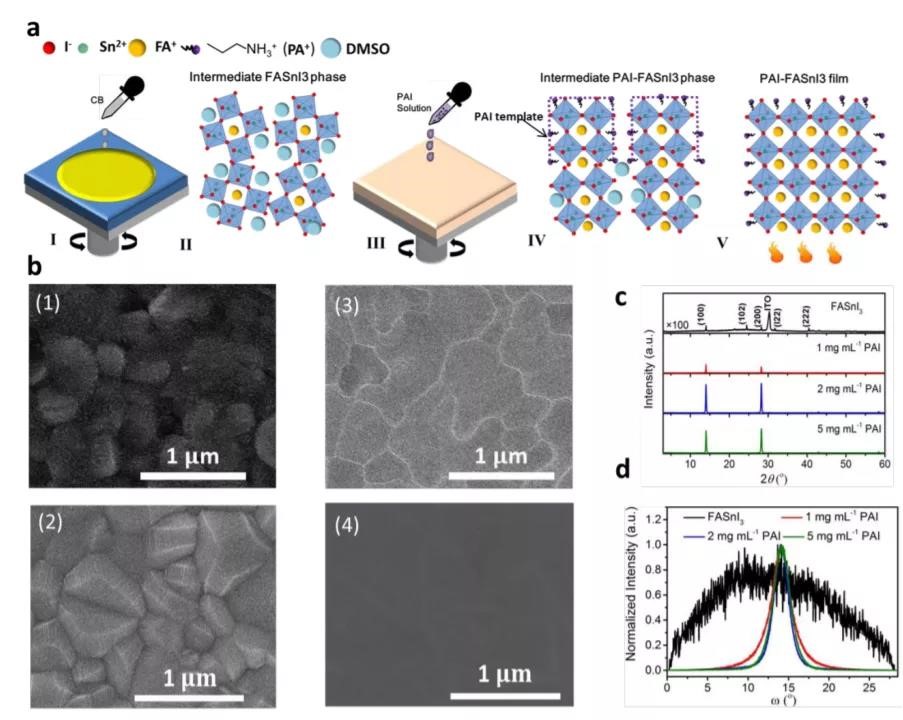

SEM表征结果显示，正丙基碘化铵预处理改善了锡基钙钛矿中间体状态，因此在晶界处起到模板作用，改善了结晶过程。X射线衍射结果显示，结晶性显著提高。

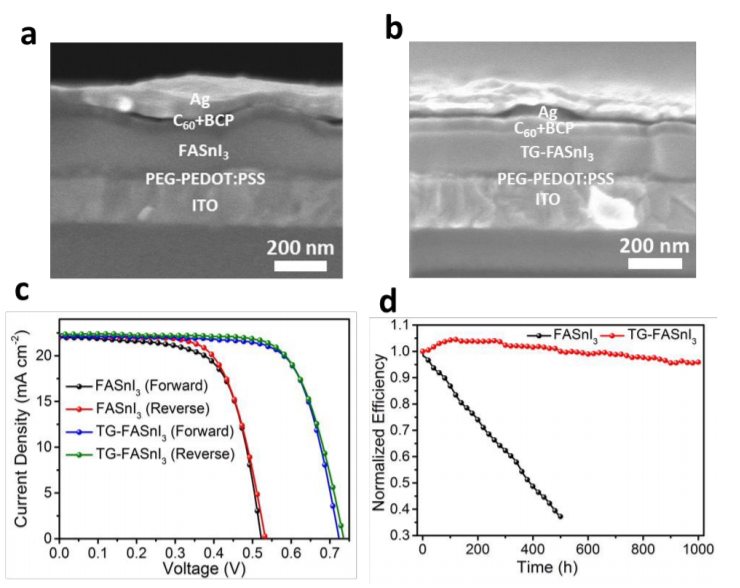

       通过旋涂一层正丙基碘化铵，有效的抑制了锡基钙钛矿中的缺陷浓度，但是其中的缺陷位点浓度仍然高于铅基钙钛矿，并导致锡基钙钛矿太阳能电池的效率低于铅基钙钛矿太阳能电池。

参考文献 Xiao Liu, Tianhao Wu, Jung-Yao Chen, Xiangyue Meng, Xin He, Takeshi Noda, Han Chen, Xudong Yang, Hiroshi Segawa, Yanbo Wang* and Liyuan Han*
Templated Growth of FASnI3 Crystals for Efficient Tin Perovskite Solar Cell, Energy Environ. Sci., 2020, DOI: 10.1039/D0EE01845G
       https://doi.org/10.1039/D0EE01845G
