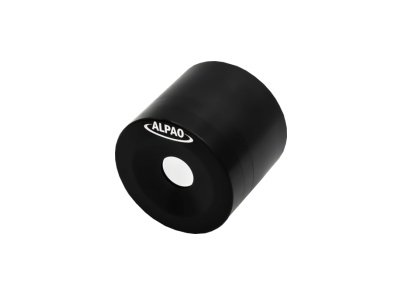

ALPAO可变形模态反射镜 DMM（Deformable Modal Mirrors）相比于ALPAO可变形反射镜DMs （Deformable Mirrors）更适用于OEM集成。大形变以及低拟合误差的特点适用于用户调整自适应光学系统，除了DMM7，DMM8标准型号外，ALPAO还可根据用户的需求定制理想的可变形模态反射镜元件。
通过使用ALPAO模式控制变形镜，用户可以更为精准的矫正光学像差，大振幅的形变可以更好的适用于自适应光学应用，使得用户通过可变形反射镜就可以校正对准误差、Z扫描的散焦功能或校正较大的光学像差，简单的控制ALPAO变形镜就可以进行自动散光，通过ALPAO可变形模态反射镜的直接控制校正残余的波前误差，进行波前调制功能，且每个控制通道分别对应一种光学模式（例如聚焦或散光）。
ALPAO可变形模态反射镜可以通过电磁驱动器使得可变形镜的硅薄膜连续反射面发生形变，通过电流变化控制弹簧、线圈的变化，使得薄膜产生形变，用户可以进行波前调制、像差调制以及泽尼克系数修正。ALPAO可变形模态反射镜可达到100μm的峰值形变，并且拟合误差低于2%的特性可以使用户更好的进行自适应光学应用。
产品特点：
· 使用简单
· 一个模式一个控制通道
· 嵌入式电子产品
· 优化ZERNIKE校正
· 反射面变形镜大变形（可达100μm）
· 低拟合误差（低至2%）
· 成本效益
· 专为 OEM 应用而设计
· 典型的 ALPAO可变形模态反射镜特性：高速变形镜，像差调制，波前调制，自适应光学，可变形反射镜
· 受保护的银涂层
· 无保护玻璃
· 表面粗糙度 <15Å RMS
· 用于受保护的银涂层的LIDT：880mJ/cm2(@12ns, 10Hz, 1064nm) / 50W (CW @1064nm)
ALPAO可变形模态反射镜参数/规格：
|
尺寸 |
控制通道数 |
8 |
|
瞳孔直径 (毫米) |
13.5 |
|
|
质量 |
有源最佳平坦度 (nm RMS) |
≤ 30 |
|
倾斜校正 |
行程（μm PV，波前） |
≥ 100 |
|
拟合误差 (%) |
≤ 2 |
|
|
焦点/散光 |
行程（μm PV，波前） |
≥ 25 |
|
拟合误差（%） |
≤ 2 |
|
|
球面校正 |
行程（μm PV，波前） |
≥ 1 |
|
拟合误差（%） |
≤ 30 |
|
|
速度 |
膜的第一共振 (Hz) |
≥ 150 |
|
稳定时间（毫秒，+/-1 0%，任何行程） |
≤ 10 |
|
|
线性度 |
非线性 (%) |
≤ 5 |
|
滞后 (%) |
≤ 5 |
|
|
机械尺寸 |
柱面直径(毫米) |
50 |
|
柱面长度（毫米） |
50 |
